有限元分析

有限元分析作为一种非常有效的工具,可以在产品开发的早期阶段为客户模拟关键技术参数,特别是磁通密度、吸力和扭矩。

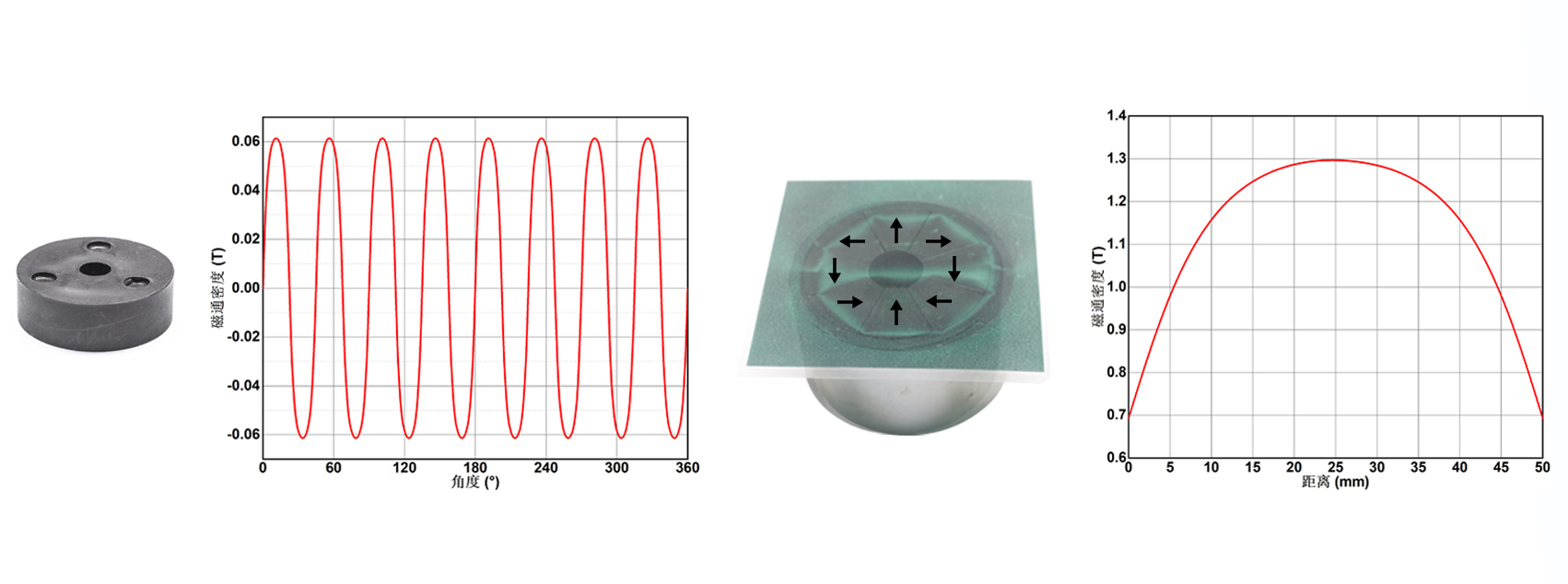

磁通密度的有限元分析

对于规则形状的烧结钕铁硼磁体烧结钐钴磁体来说,其充磁面几何中心的磁通密度(表磁)可使用毕奥-萨伐尔定律计算。因此,磁通密度的有限元分析主要针对多极充磁磁体及磁性组件。轴向多极充磁或径向多极充磁磁体被广泛应用于各类磁性传感器及微特电机,这两个领域的客户对于不同永磁材料、形状、磁极数及气隙的磁通密度模拟结果具有浓厚兴趣。磁性组件最显著的特点是提升磁强度,有限元分析可模拟组件在特定空间内是否能够产生理想的磁强度。

有限元分析-图1

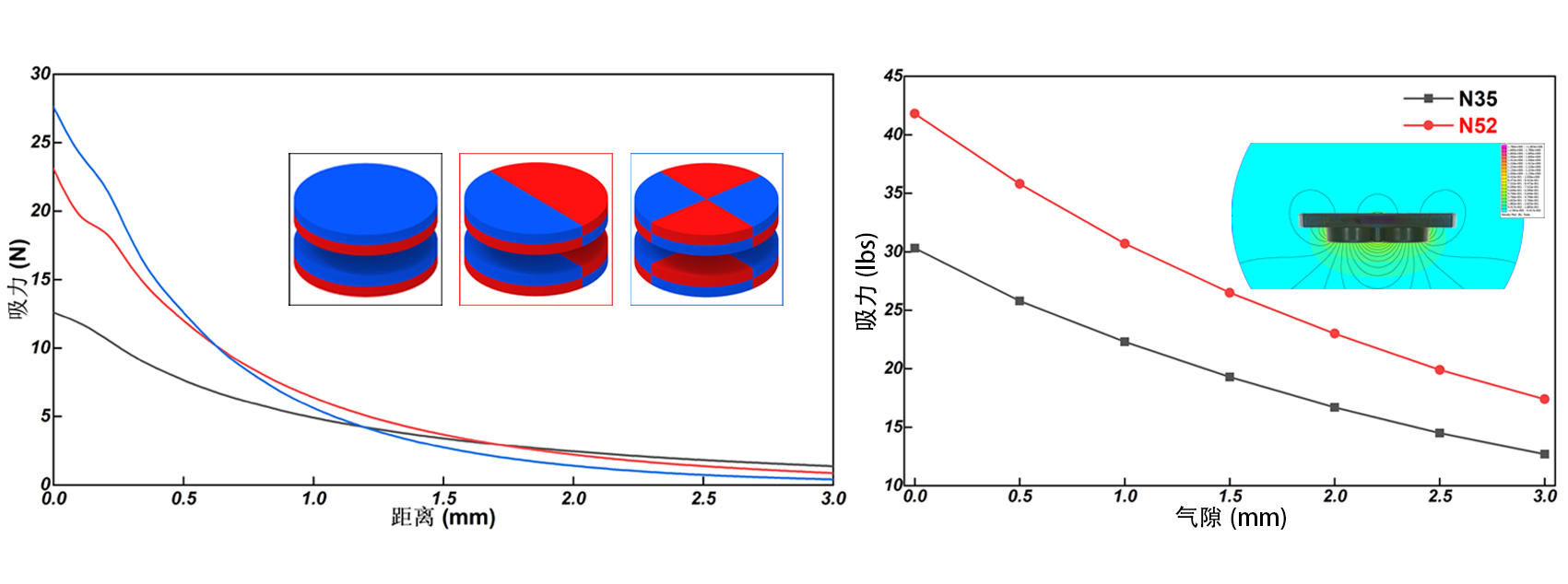

吸力的有限元分析

对于规则形状的烧结钕铁硼磁体、烧结钐钴磁体或烧结铁氧体来说,其吸力可以通过一些经验公式进行大致计算。常规磁体的吸力可以通过增大尺寸、提升牌号或减少气隙来增强。除此之外,多极充磁也是提升磁体吸力的有效手段。借助有限元分析工具,胜德可以向客户提供可靠而经济的多极充磁方案,从而实现量产产品或新产品的降本。

有限元分析-图2

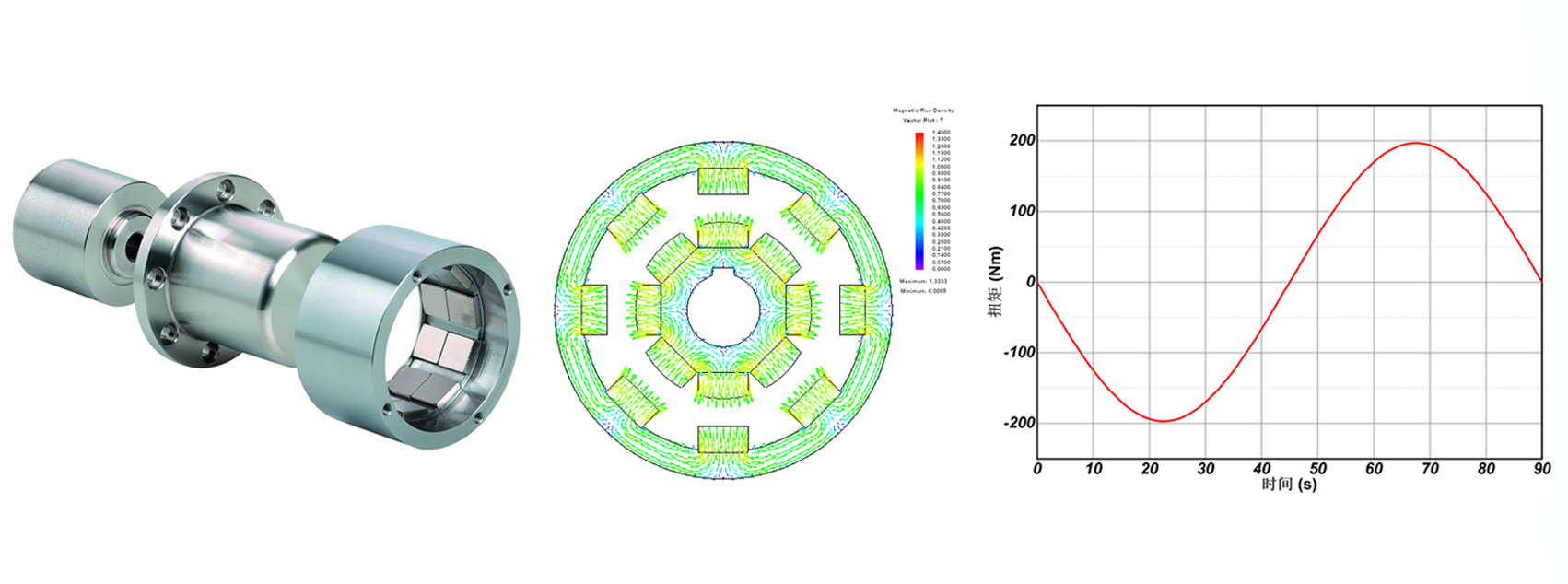

扭矩的有限元分析

磁性联轴器是一种利用异性磁极之间相互作用力的永磁旋转机械。它可以实现内外机械系统无摩擦、无噪音的非接触式传动。有限元分析工具能够提供可靠的扭矩模拟结果。

有限元分析-图3
