注塑钕铁硼磁体

注塑钕铁硼磁体是一种由钕铁硼磁粉、热塑性粘结剂及少量高分子助剂(如偶联剂、润滑剂、抗氧化剂和增塑剂等)混合、混炼和挤出造粒后,通过注塑成型工艺生产的粘结钕铁硼磁体。根据成型过程中是否施加取向磁场,注塑钕铁硼磁体可进一步划分为各向同性和各向异性两类。相比于各向异性磁体,各向同性磁体的产量具有绝对优势,因此注塑钕铁硼磁体通常特指各向同性注塑钕铁硼磁体。注塑钕铁硼磁体中磁粉填充率较低,因此其磁性能显著低于压制钕铁硼磁体。注塑钕铁硼磁体最常用的热塑性树脂包括尼龙12(PA12/Nylon 12)、尼龙6(PA6/Nylon 6)及耐高温聚苯硫醚(Polyphenylene sulfide/PPS),以三者为基材的注塑磁体的最高工作温度可分别达到120℃、150℃及180℃。注塑钕铁硼磁体尺寸精度高、适于复杂形状、无需后续加工工序、易于实现量产,并可与其他材质的零部件直接注塑结合形成组件。此外,注塑磁体具有良好的韧性,在外力冲击下不易开裂。注塑钕铁硼磁体已广泛应用于家用电器、办公设备、消费电子和汽车工业等领域。

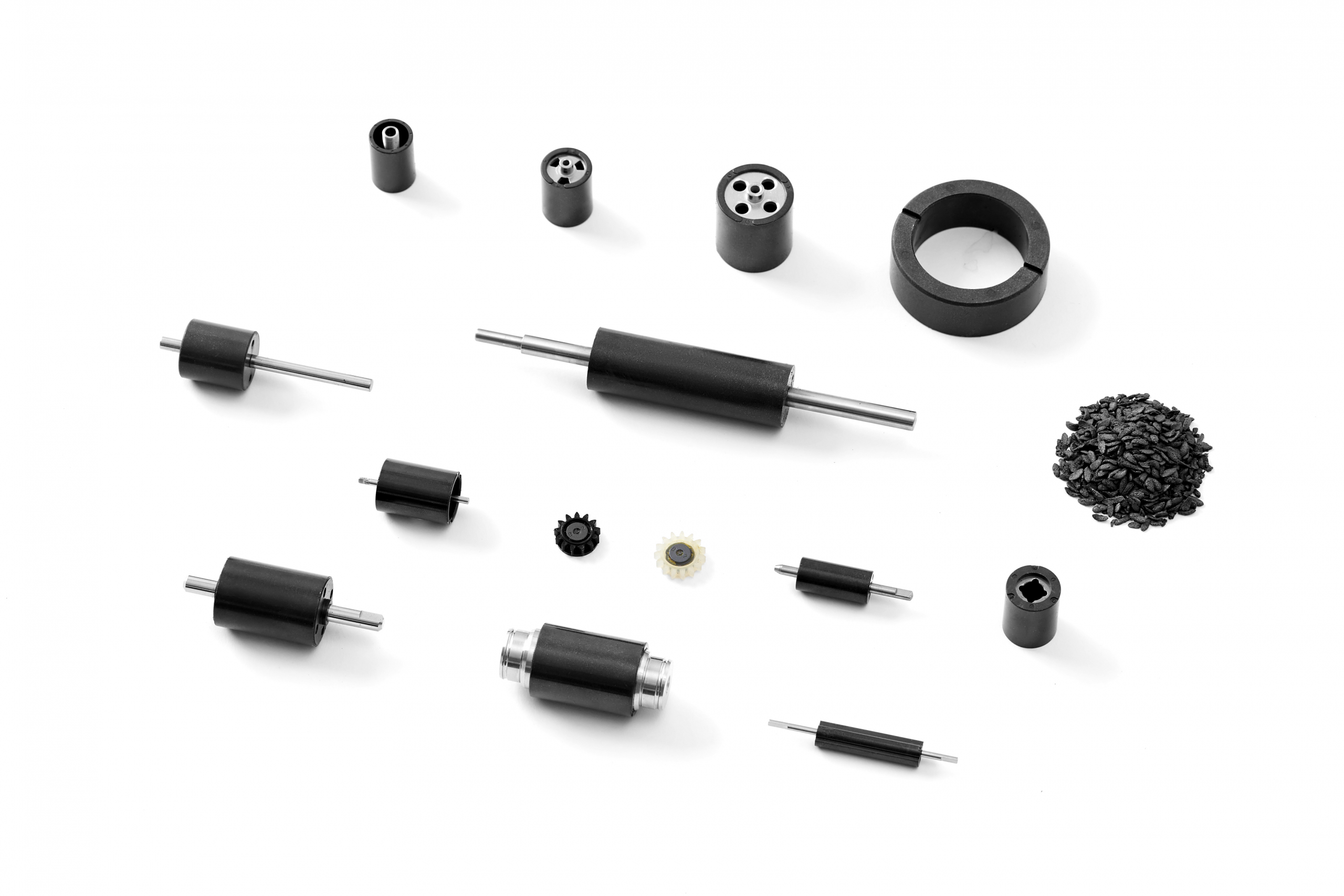

注塑钕铁硼磁体-产品图

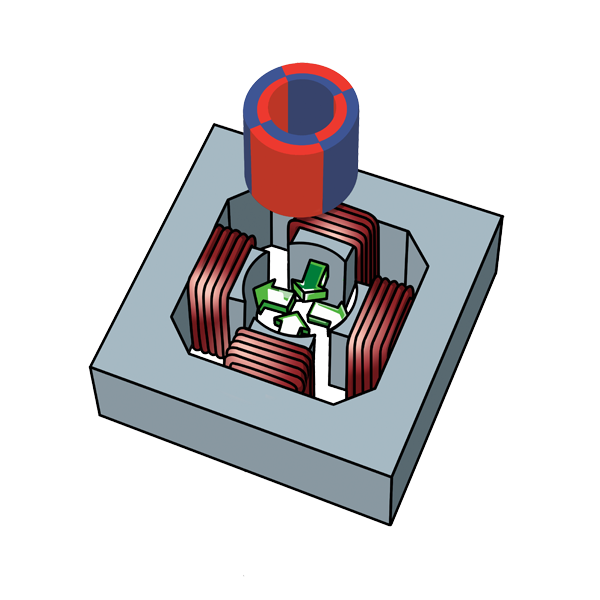

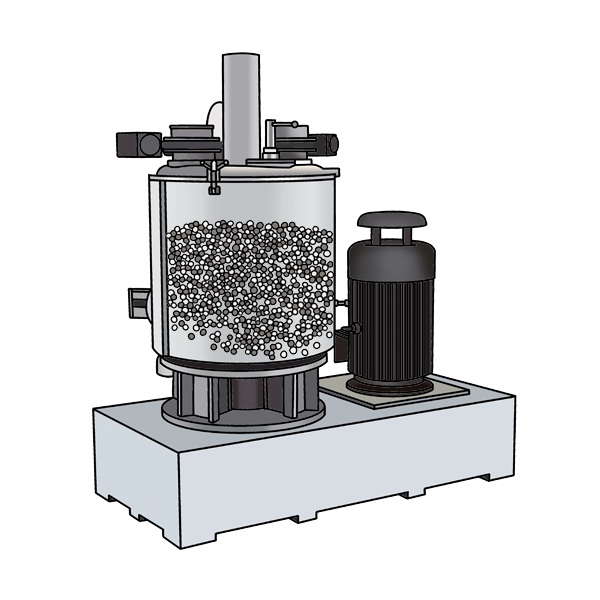

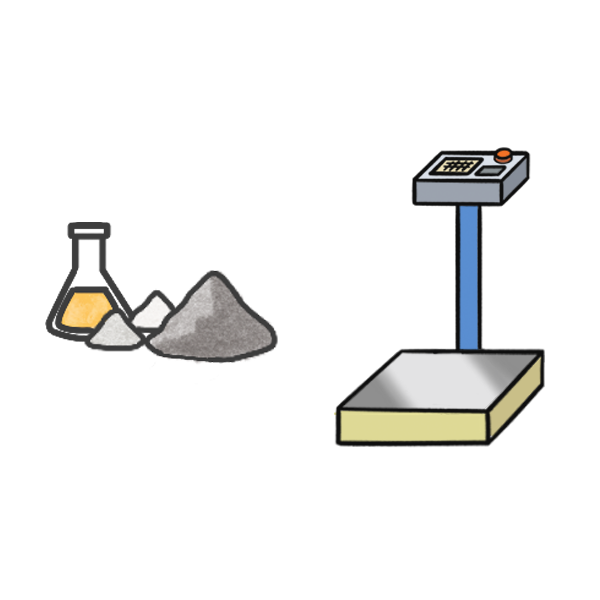

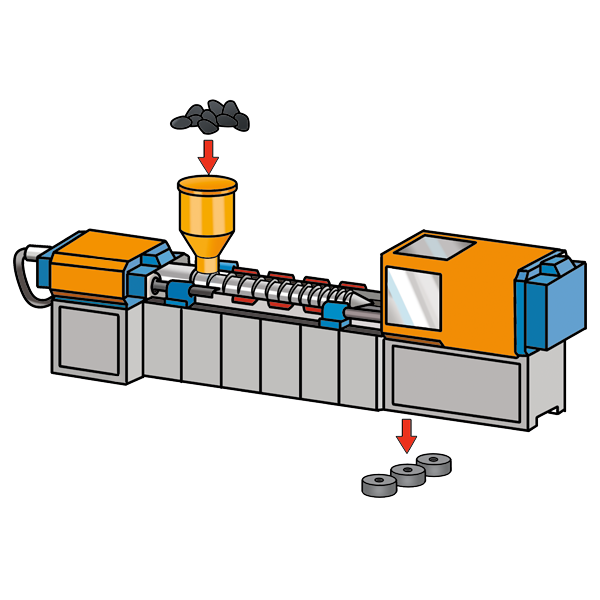

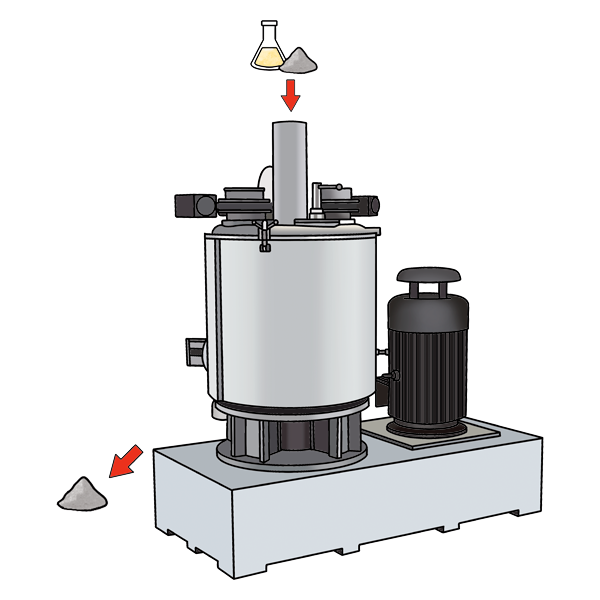

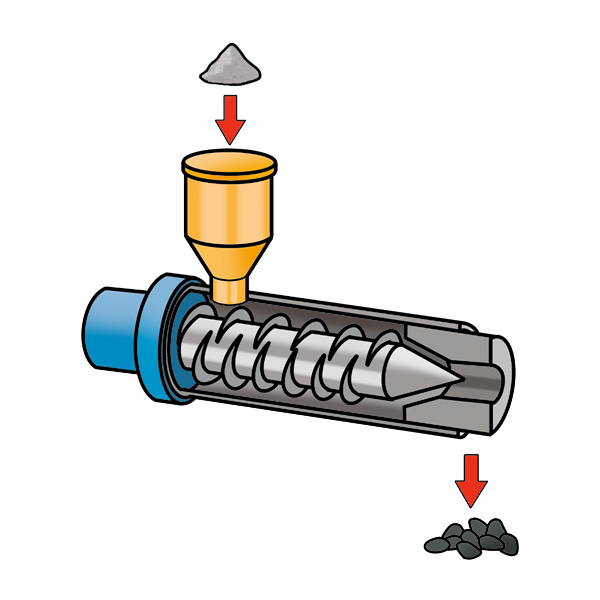

注塑钕铁硼磁体生产工艺流程

注塑钕铁硼磁体-生产流程

注塑钕铁硼磁体磁性能

牌号 剩磁

Br

磁感矫顽力

Hcb

内禀矫顽力

Hcj

最大磁能积

(BH)max

最高工作温度

Tw

剩磁温度系数 密度

ρ

mT kGs kA/m kOe kA/m kOe kJ/m3 MGOe %/℃ g/cm3
BZ-3 340-450 3.5-4.5 200-280 2.5-3.5 400-600 5.0-8.0 20-28 2.5-3.5 120 -0.11 4.5-5.0
BZ-4 400-500 4.0-5.0 240-320 3.0-4.0 560-720 7.0-9.0 32-48 4.0-6.0 120 -0.11 4.5-5.0
BZ-5 450-550 4.5-5.5 304-360 3.8-4.5 640-800 8.0-10.0 36-44 4.5-5.5 120 -0.11 4.5-5.1
BZ-6 500-600 5.0-6.0 328-384 4.1-4.8 640-800 8.0-10.0 44-52 5.5-6.5 120 -0.11 4.7-5.2
BZ-7 550-650 5.5-6.5 344-400 4.3-5.0 640-800 8.0-10.0 52-60 6.5-7.5 120 -0.12 4.7-5.3
BZ-5SR(PPS) 450-550 4.5-5.5 320-400 4.0-5.0 880-1120 11.0-14.0 36-44 4.5-5.5 180 -0.11 4.8-5.3
BZ-6SR(PPS) 500-600 5.0-6.0 320-400 4.0-5.0 800-1120 11.0-14.0 44-52 5.5-6.5 180 -0.11 4.9-5.4
  • 磁性能表格中数据基于室温测量;
  • 磁体最高工作温度同时受磁体长径比和其他环境因素共同影响。
