预制混凝土固定磁座

生产预制混凝土构件时,需要为不同开关孔、管线孔、连接装置和起吊装置预留位置,而预制混凝固定磁座就是为了固定预埋件的一类预制混凝土磁组件,其造型及原理与常规磁性吸力件基本一致。

预制混凝土固定磁座规格

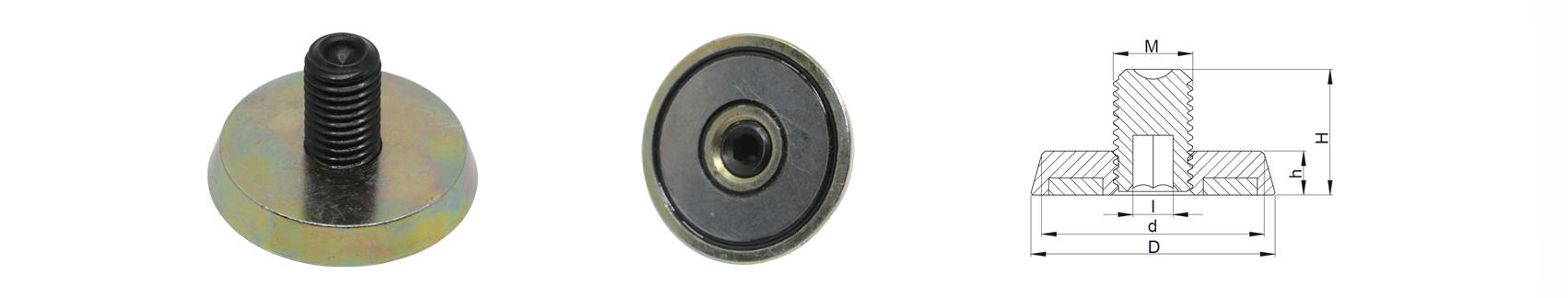

预制混凝土固定磁座-产品主图1
型号 D (mm) d (mm) H (mm) h (mm) I M 单重 (g) 吸力 (kg)
A50-M10 50 45 30 8 5 M10 130 60
A50-M12 50 45 30 8 6 M12 130 60
A50-M14 50 45 30 8 6 M14 135 60
A50-M16 50 45 30 8 8 M16 135 60
A54-M18 54 49 30 10 10 M18 165 60
A54-M20 54 49 30 10 10 M20 165 60
A54-M24 54 49 30 10 12 M24 170 60

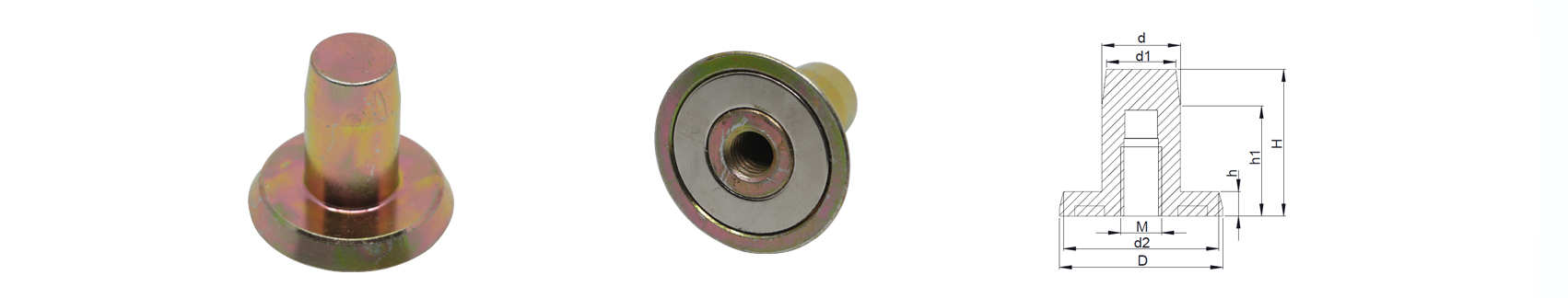

预制混凝土固定磁座-产品主图2
型号 D (mm) d (mm) d1 (mm) d2 (mm) H (mm) h (mm) h1 (mm) M 单重 (g) 吸力 (kg)
B40-18.1 40 18.1 16 35 36 6 26 M10 100 30
B40-19.3 40 19.3 16 35 36 6 26 M10 105 30
