压制钕铁硼磁体

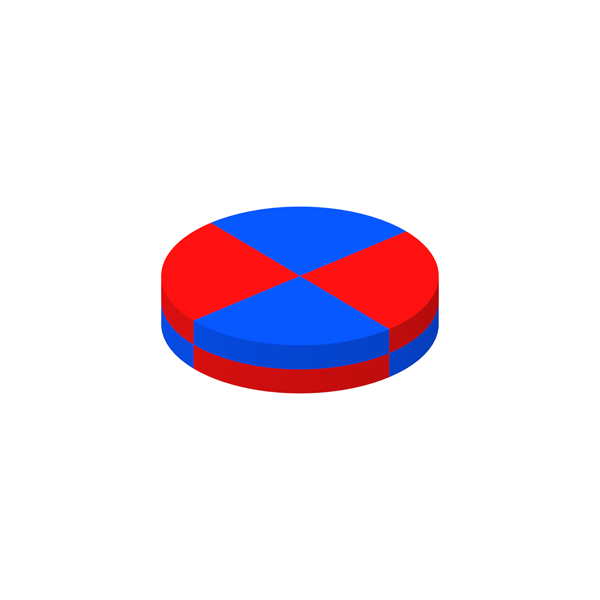

粘结钕铁硼磁体是一种由钕铁硼磁粉、粘结剂和适当添加剂组成的复合材料。根据成型工艺的不同,可分为压制、注塑、挤出和压延四大类。压制钕铁硼磁体以各向同性钕铁硼磁粉、热固性树脂粘结剂及固化剂为原料,通过混合、粒度调整、压制成型和高温固化后进行表面涂装。经过电泳环氧树脂或喷涂环氧树脂处理后,压制钕铁硼磁体可获得良好的耐腐蚀性能。压制钕铁硼磁体具有较高的磁粉填充率,因此磁性能相对更高,可在部分应用中替代烧结铁氧体烧结钕铁硼磁体。其性能一致性好、尺寸精度理想、材料利用率高,还可以通过注塑工艺与塑料等零件集成。与注塑钕铁硼磁体不同,压制钕铁硼磁体更适用于机械强度要求较低且形状不复杂的应用。作为各向同性磁体,压制钕铁硼磁体可以自由选择充磁方向。压制钕铁硼磁体最具代表性的应用为薄壁磁环。薄壁磁环经多极充磁后,可广泛应用于各类微特电机中。

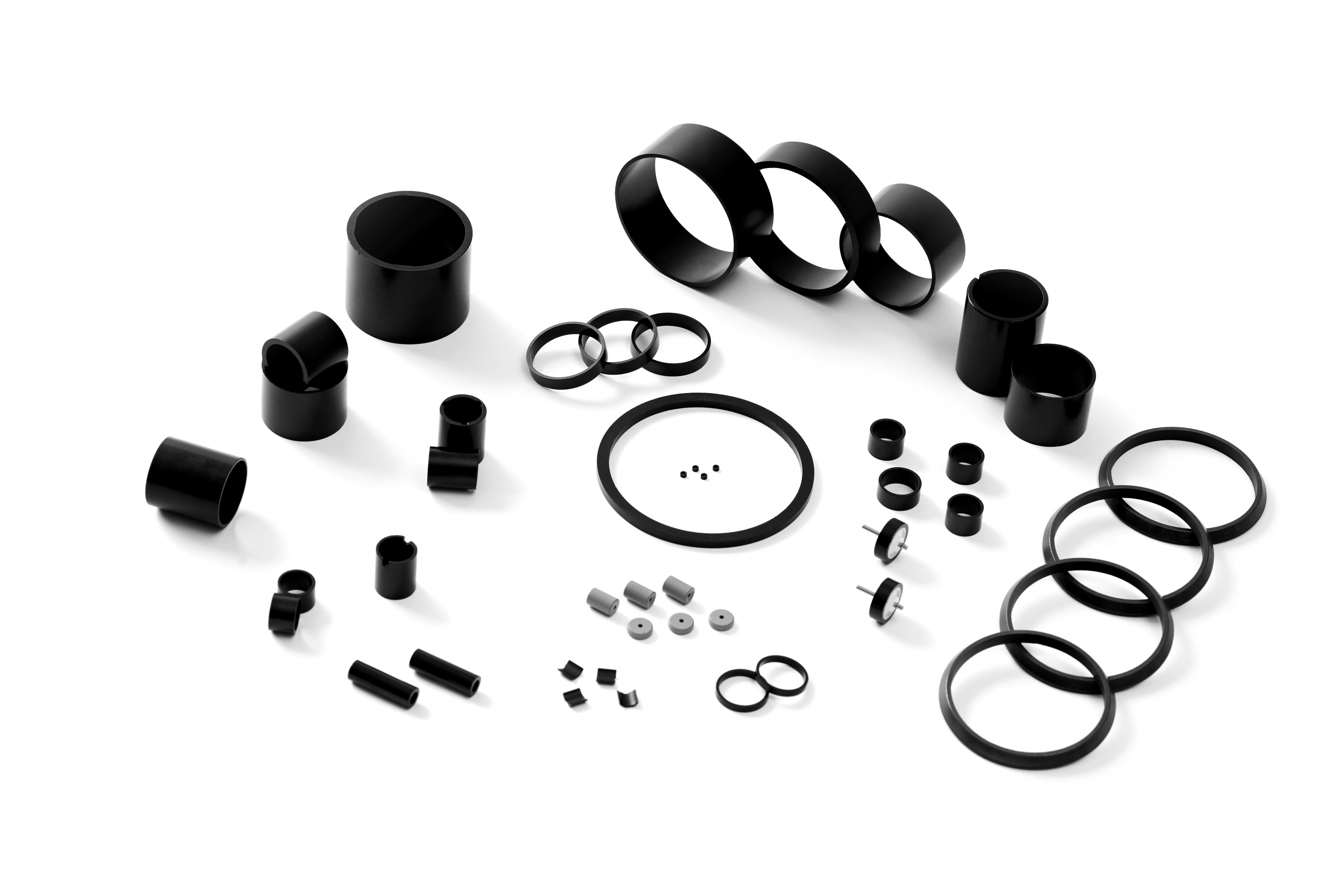

压制钕铁硼磁体-产品图

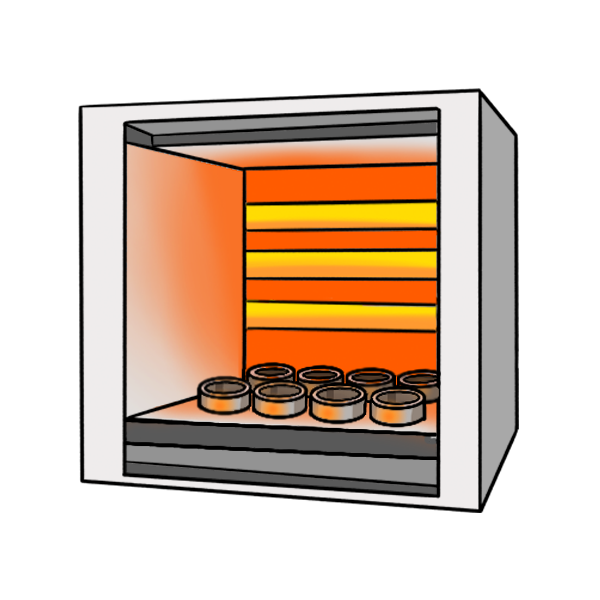

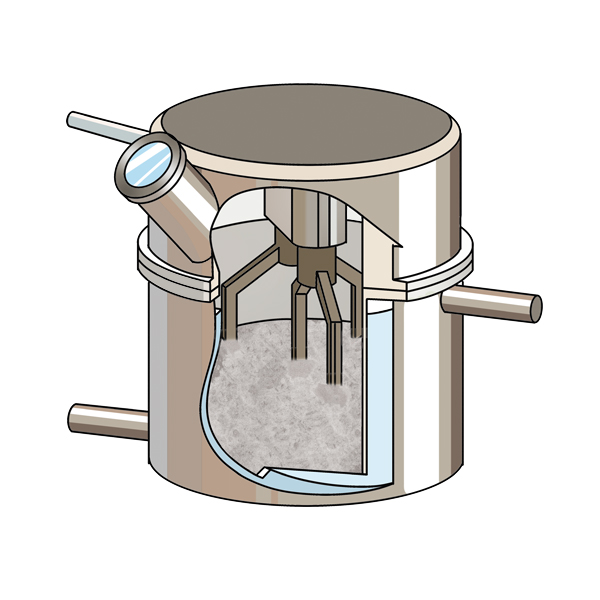

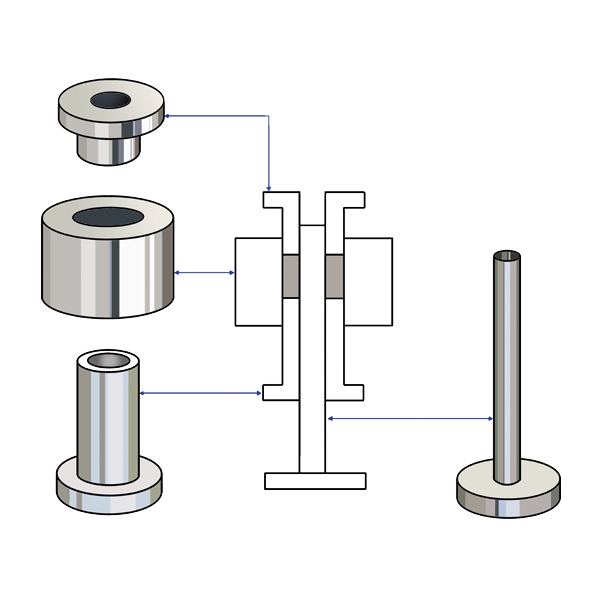

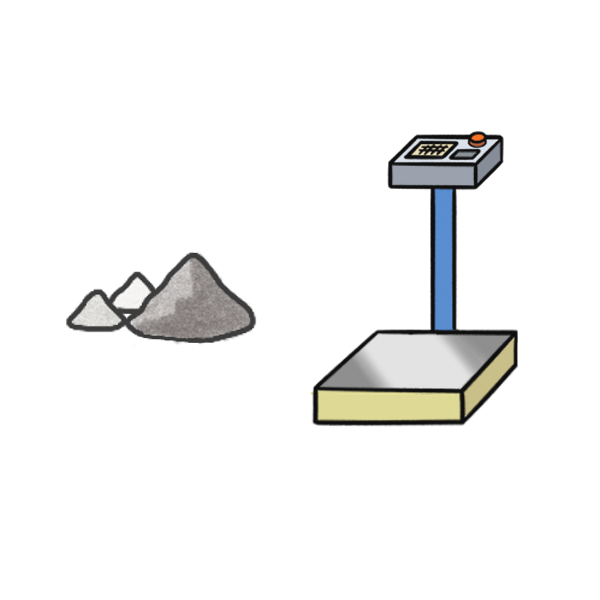

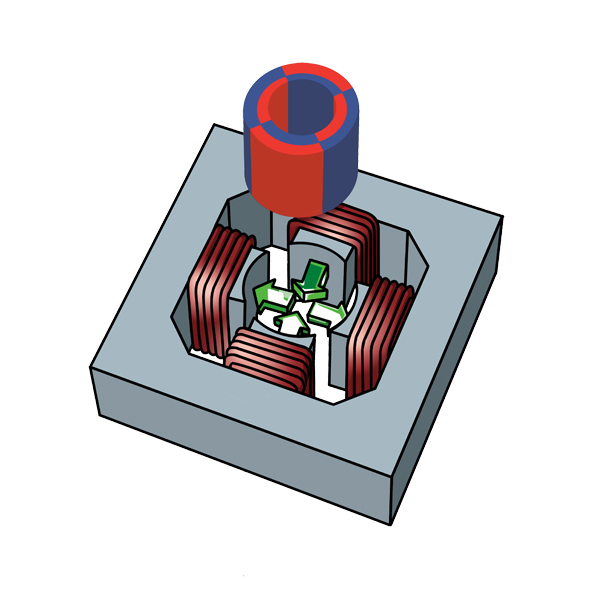

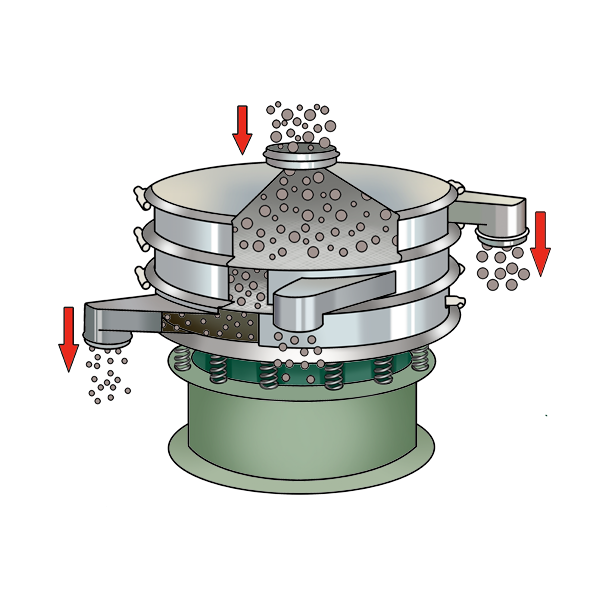

压制钕铁硼磁体生产工艺流程

压制钕铁硼磁体-生产流程

压制钕铁硼磁体磁性能

牌号 剩磁

Br

磁感矫顽力

Hcb

内禀矫顽力

Hcj

最大磁能积

(BH)max

最高工作温度

Tw

剩磁温度系数 密度

ρ

mT kGs kA/m kOe kA/m kOe kJ/m3 MGOe %/℃ g/cm3
BN-2 300-400 3.0-4.0 240-320 3.0-4.0 480-640 6.0-8.0 24-32 3.0-4.0 160 -0.11 4.5-5.0
BN-4 400-500 4.0-5.0 240-320 3.0-4.0 560-720 7.0-9.0 32-48 4.0-6.0 160 -0.11 5.0-5.5
BN-6 500-600 5.0-6.0 320-400 4.0-5.0 560-720 7.0-9.0 48-60 6.0-7.5 160 -0.11 5.5-5.8
BN-8 600-680 6.0-6.8 360-440 4.5-5.5 640-800 8.0-10.0 60-72 7.5-9.0 160 -0.11 5.8-6.0
BN-8L 600-680 6.0-6.8 400-480 5.0-6.0 640-800 8.0-10.0 64-72 8.0-9.0 160 -0.11 5.8-6.1
BN-8H 600-660 6.0-6.6 400-480 5.0-6.0 1040-1360 13.0-17.0 64-72 8.0-9.0 180 -0.10 5.8-6.1
BN-8SR 620-680 6.2-6.8 400-480 5.0-6.0 800-1120 10.0-14.0 68-76 8.5-9.5 180 -0.10 5.8-6.1
BN-10 680-730 6.8-7.3 400-480 5.0-6.0 640-800 8.0-10.0 76-84 9.5-10.5 160 -0.10 5.8-6.1
BN-10H 700-750 7.0-7.5 440-520 5.5-6.5 720-840 9.0-10.5 80-88 10.0-11.0 160 -0.10 6.0-6.3
BN-12 720-770 7.2-7.7 440-520 5.5-6.5 720-800 9.0-10.0 88-96 10.0-12.0 160 -0.10 6.0-6.3
BN-12H 740-800 7.4-8.0 440-520 5.5-6.5 760-880 9.5-11.0 88-96 11.0-12.0 160 -0.10 6.1-6.4
BN-12L 760-810 7.6-8.1 400-480 5.0-6.0 480-640 6.0-8.0 88-96 11.0-12.0 150 -0.12 6.0-6.3
BN-13L 780-830 7.8-8.3 400-480 5.0-6.0 480-640 6.0-8.0  88-104  11.0-13.0 150 -0.12 6.1-6.4
  • 磁性能表格中数据基于室温测量;
  • 磁体最高工作温度同时受磁体长径比、镀层厚度和其他环境因素共同影响。
