海尔贝克阵列是由美国劳伦斯伯克利国家实验室的学者Klaus Halbach于1979年开展电子加速实验时发现的一种特殊的永磁体排布方式。海尔贝克阵列中相邻的两个磁体的充磁方向存在特点角度差,并因此造成磁场的非对称分布。不同的磁体排布方式可产生不同的磁极数和磁场强度。

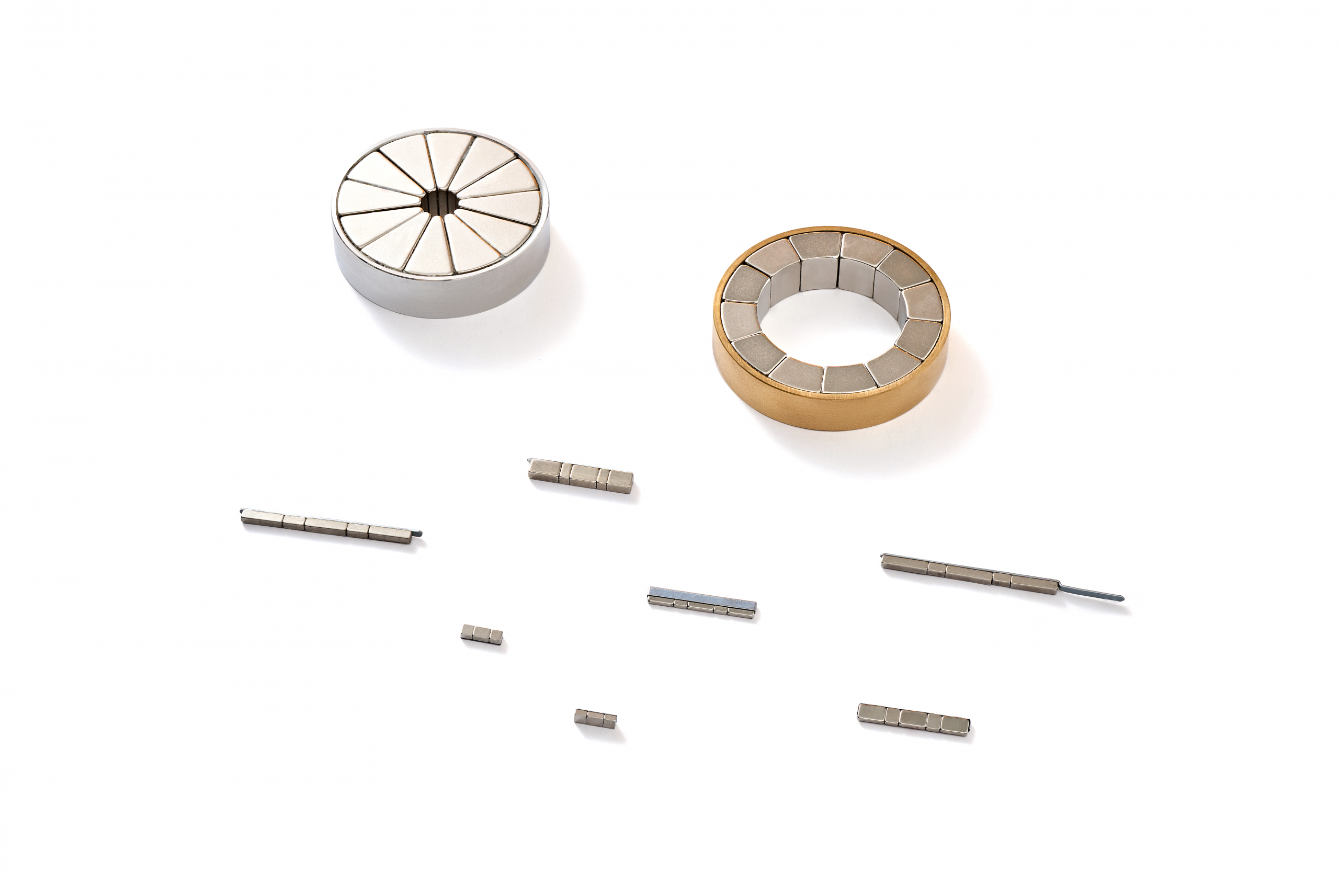

海尔贝克阵列-1

海尔贝克阵列的优点

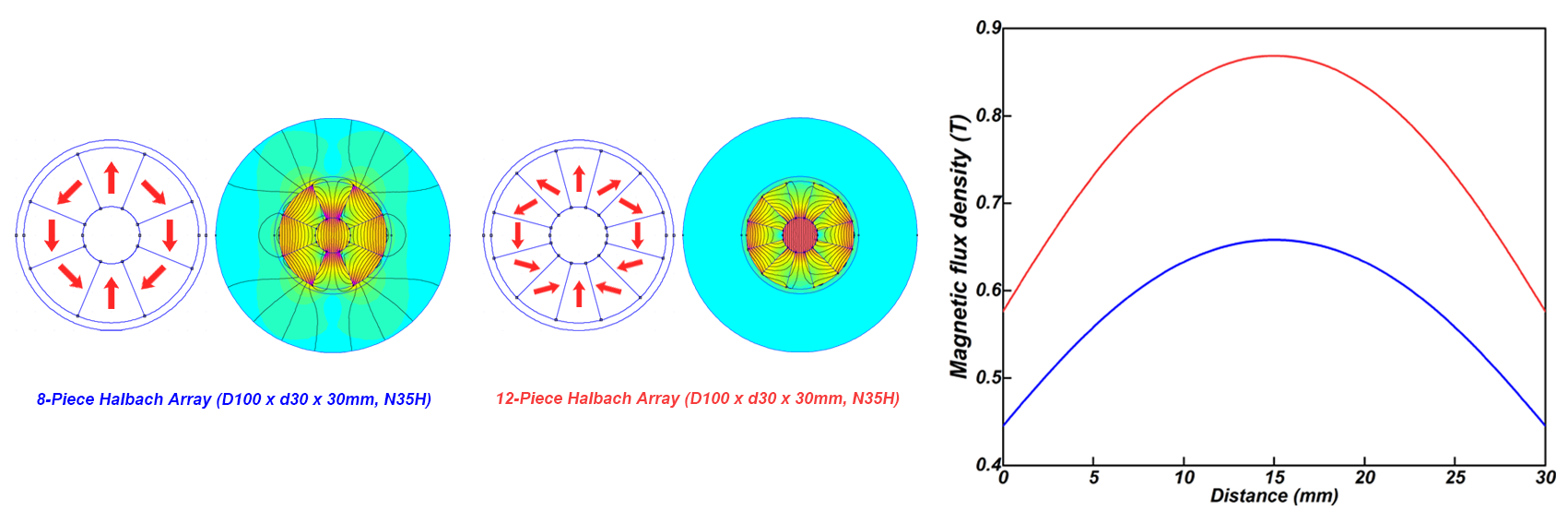

  • 海尔贝克阵列可在特定区域内产生强大且均匀的磁场,其磁场强度甚至可高于阵列中磁体的剩磁;
  • 海尔贝克阵列一侧磁场可显著增强,而另一侧磁场则明显减弱;
  • 磁场呈正弦分布,可最大程度减少谐波;
  • 具有良好的磁屏蔽效果。

海尔贝克阵列-2.

海尔贝克阵列的分类

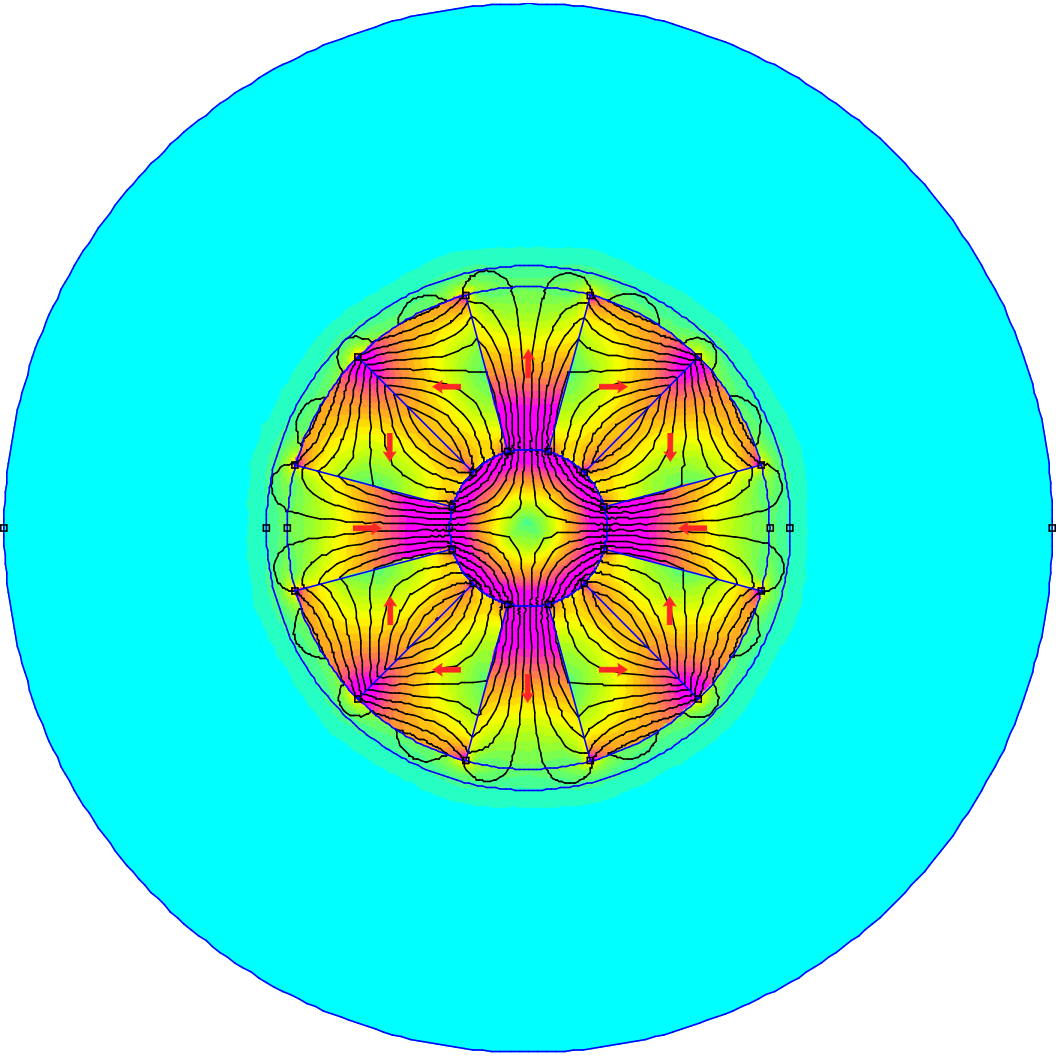

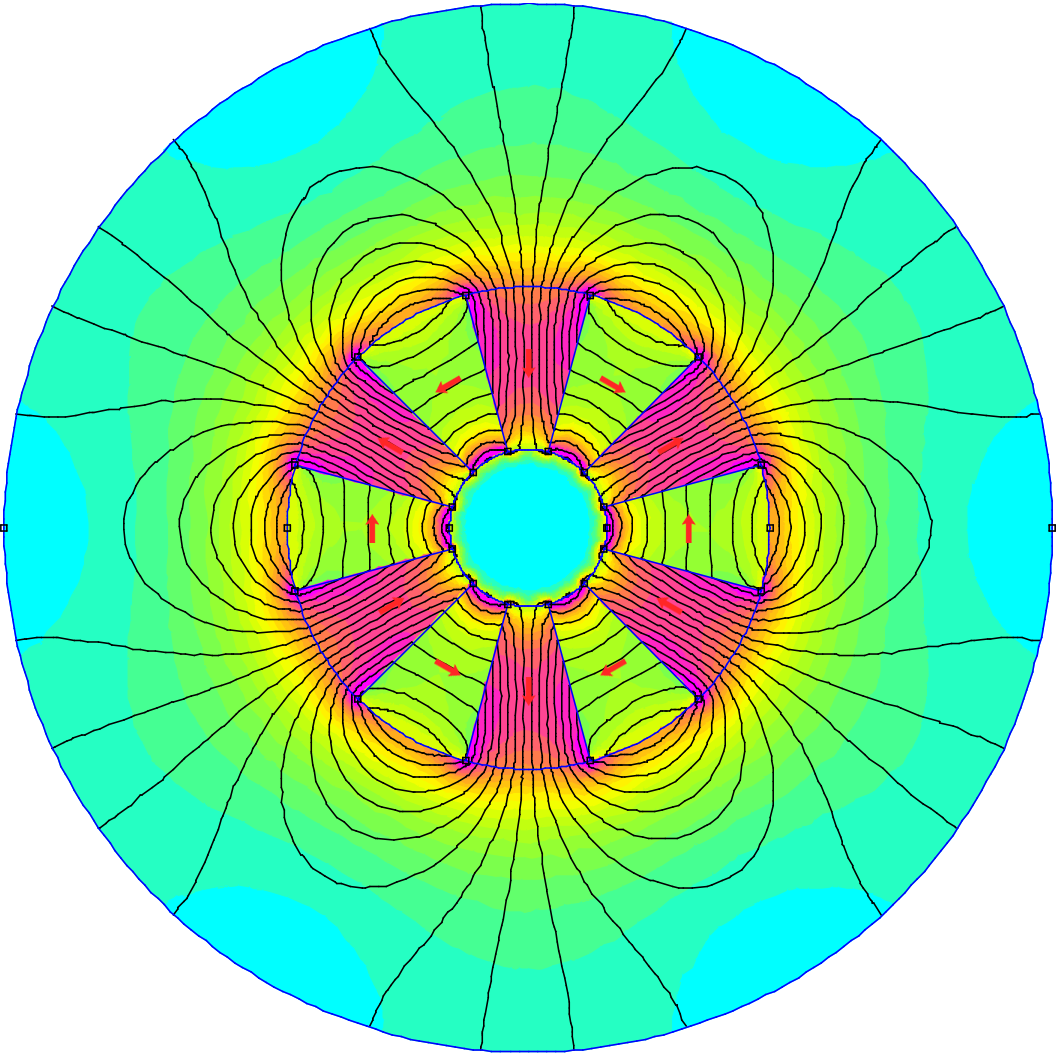

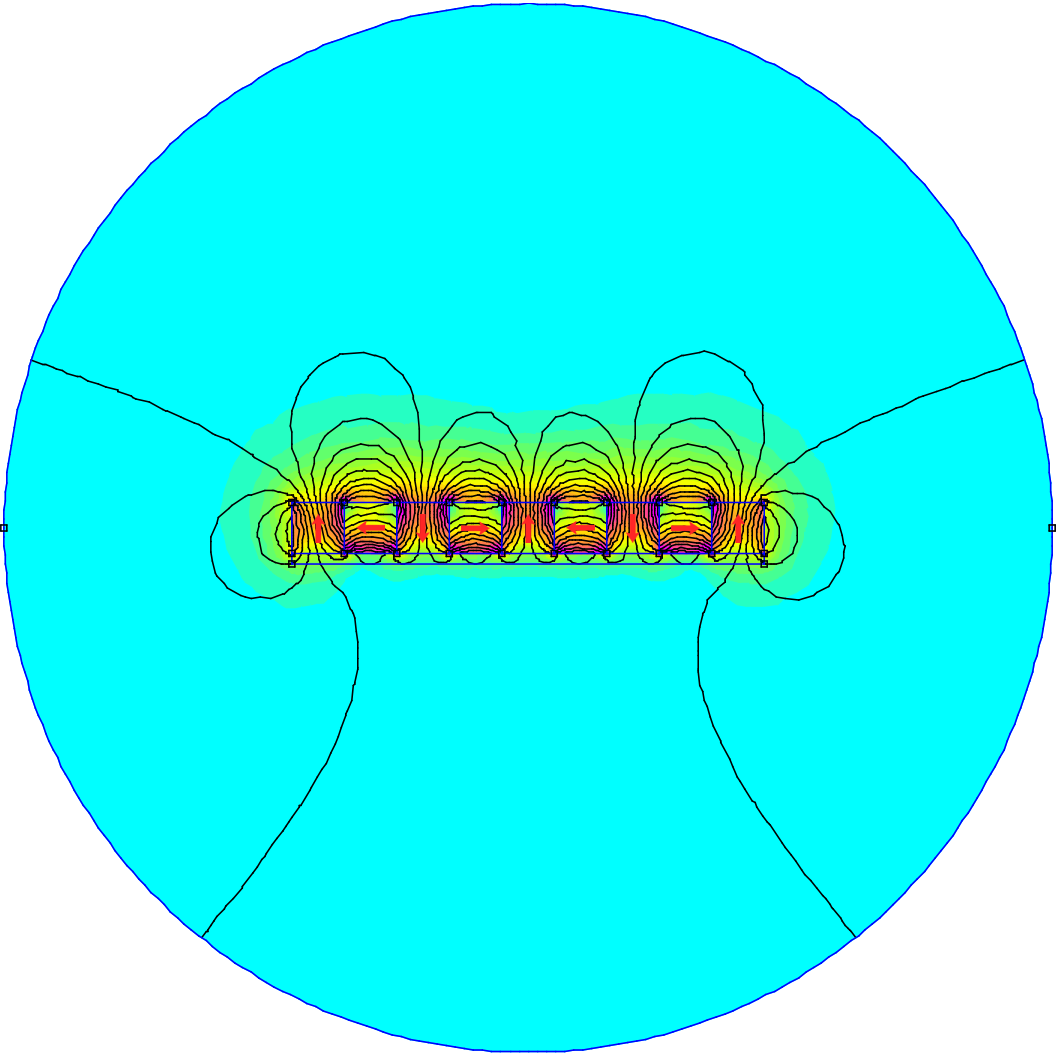

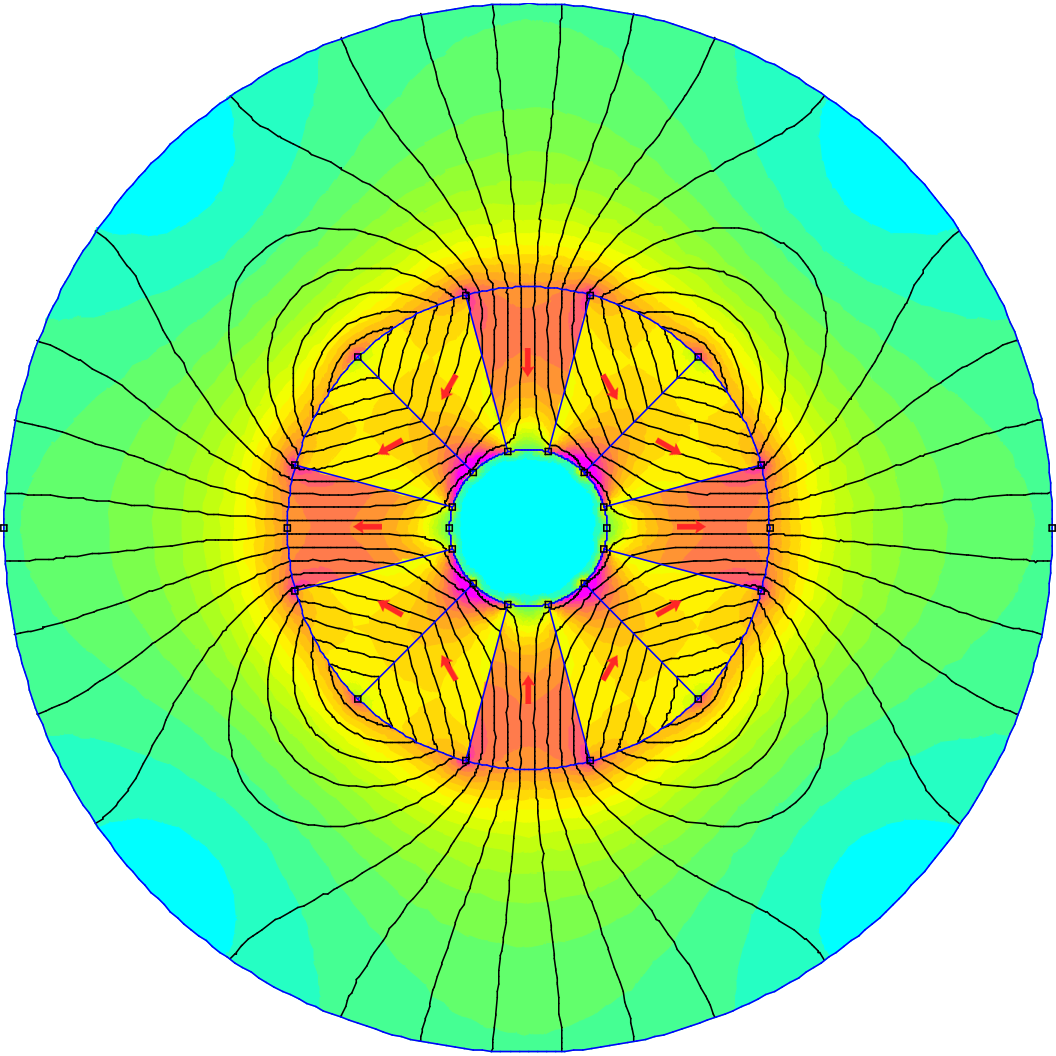

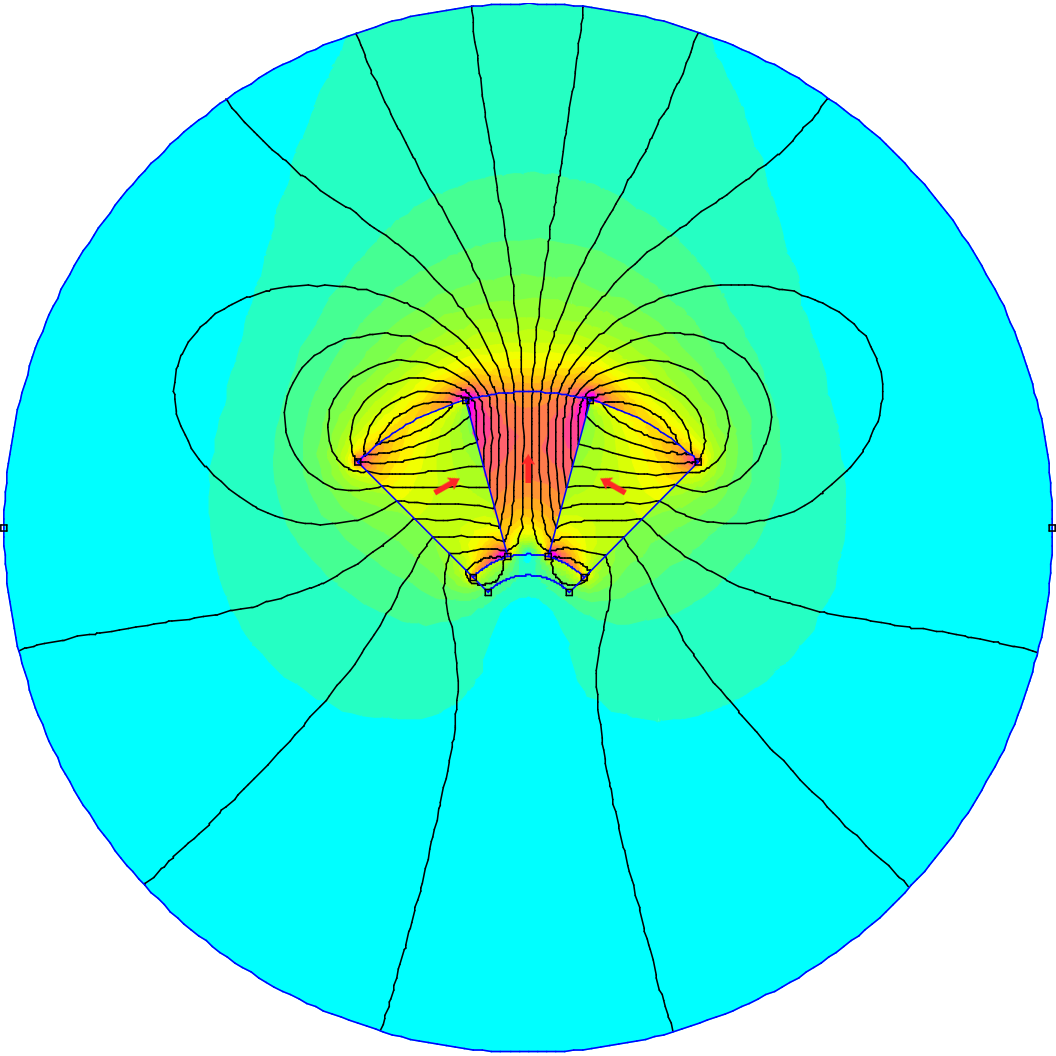

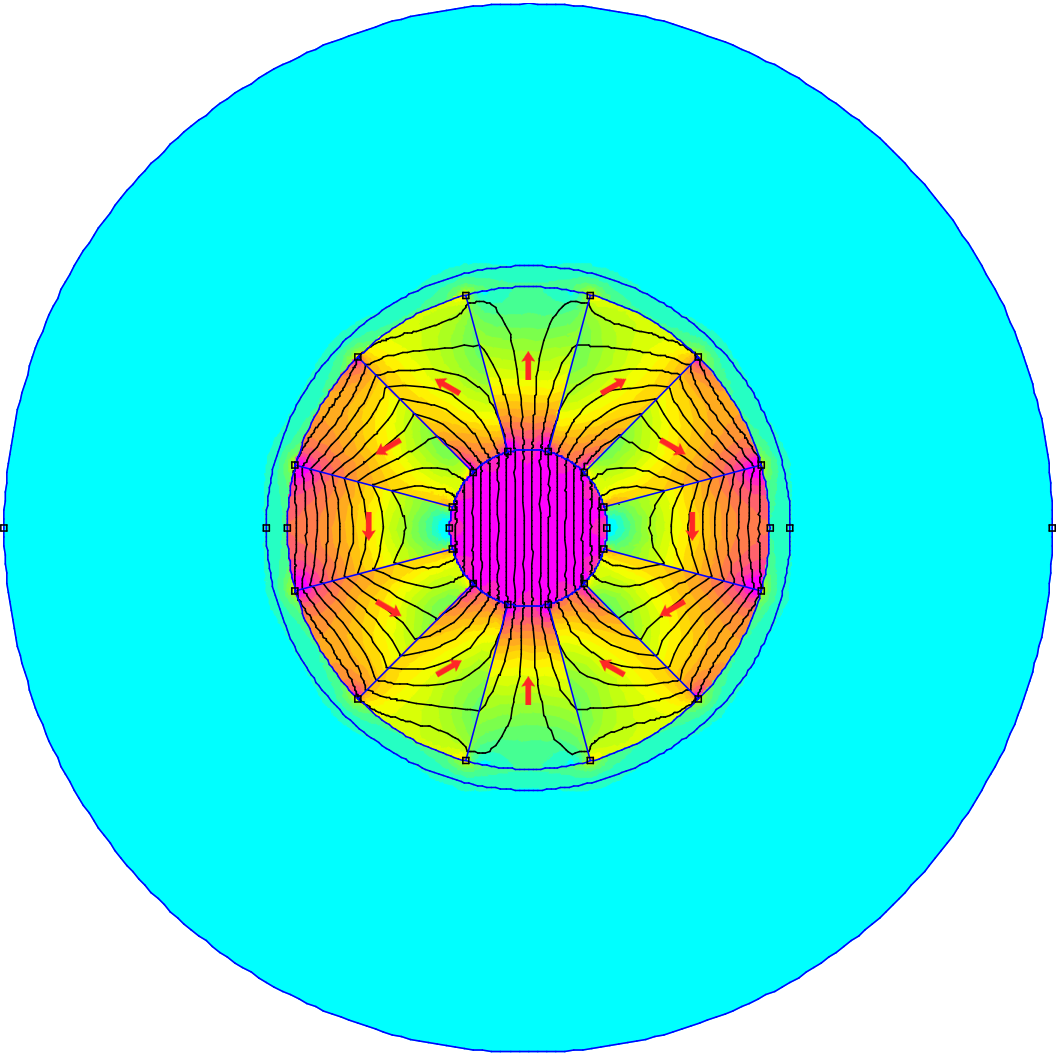

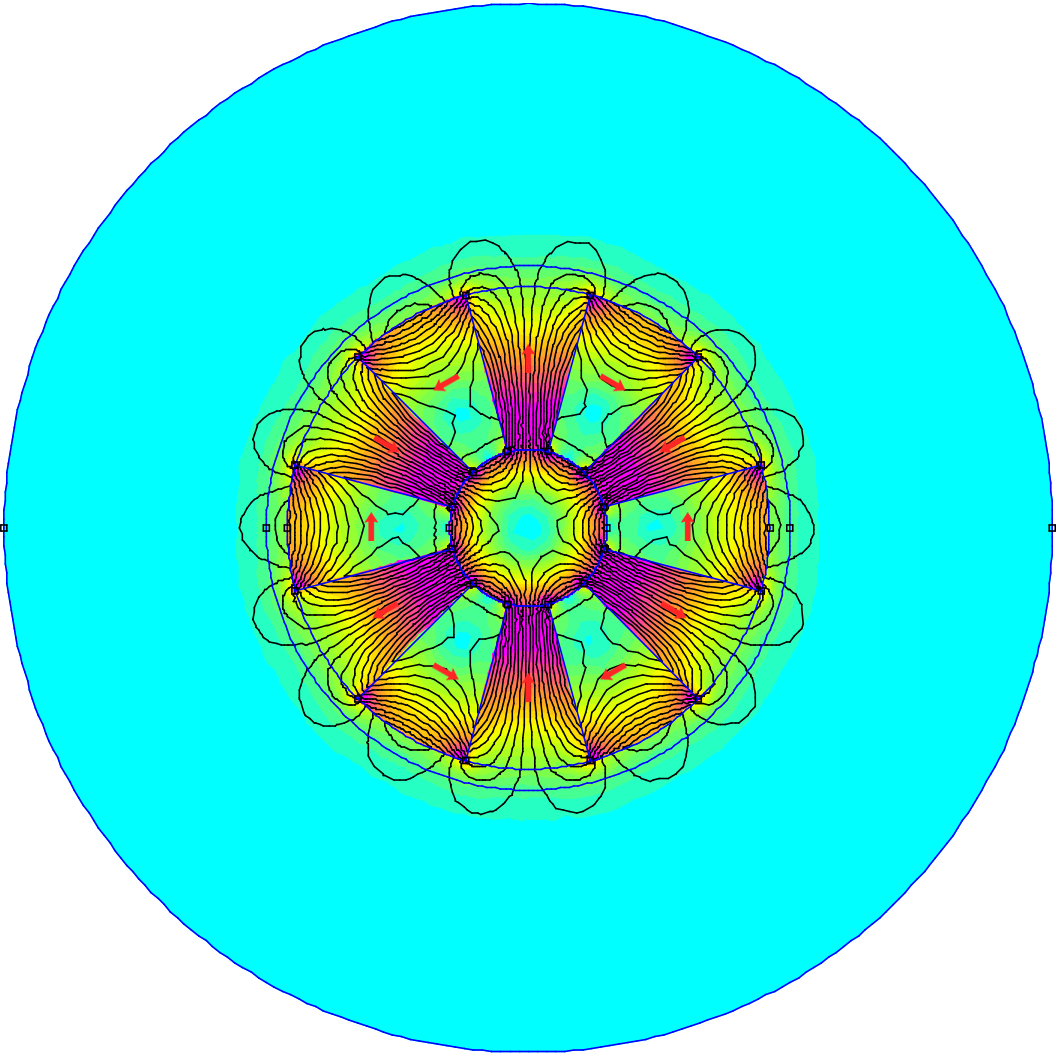

海尔贝克阵列可分为环形阵列和直线阵列。环形阵列可进一部划分为为内径面迭代及外径面迭代。

海尔贝克阵列-3

海尔贝克阵列的应用

  • 常规吸力应用;
  • 直流电机、直线电机、伺服电机及磁性联轴器
  • 磁悬浮;
  • 粒子加速器、自由电子激光装置及同步辐射装置在内的高能物理应用。

海尔贝克阵列-4
