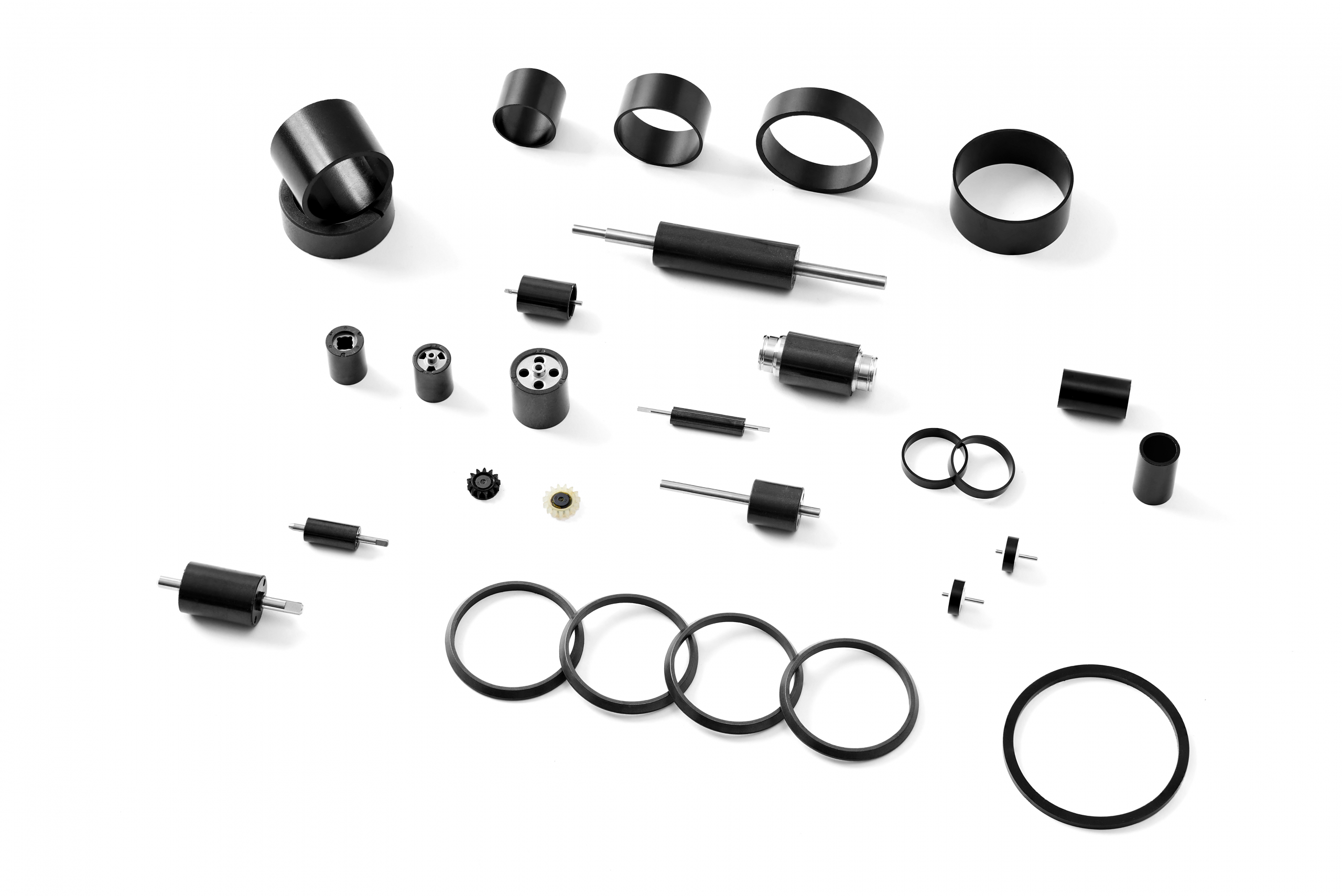

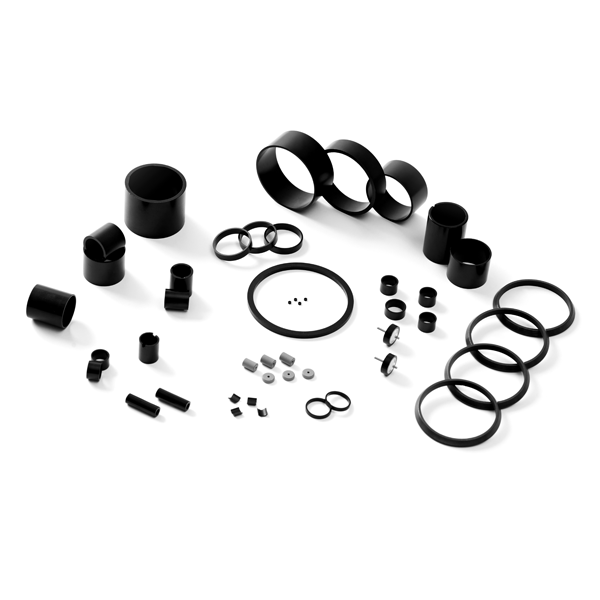

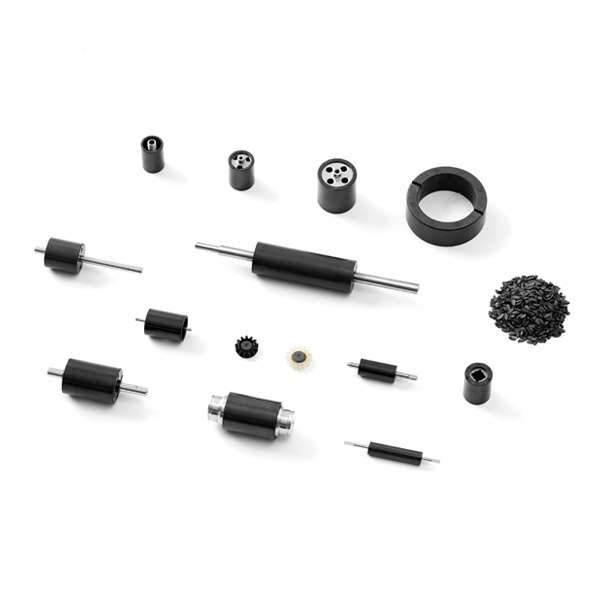

粘结钕铁硼磁体是一种由钕铁硼磁粉和粘结剂以及适当添加剂共同组成的复合材料。粘结钕铁硼磁体集材料利用率高、形状复杂、尺寸精度高、无需后续加工及适于量产等诸多特点于一身。粘结钕铁硼磁体磁性能主要由磁粉磁性能、粘结剂比例及内部孔隙率等因素共同决定。采用各向同性钕铁硼磁粉为原材料的各向同性粘结钕铁硼磁体占据粘结稀土永磁体百分之八十的市场分额,而另外百分之二十的市场分额则由各向异性粘结钕铁硼磁体、钐铁氮磁体及粘结钐钴磁体瓜分。具有不同物理和化学性质的粘结剂也拓展了粘结钕铁硼磁体的产品系列。粘结钕铁硼磁体常规的粘结剂包括热固性树脂(包括环氧树脂和酚醛树脂等)、热塑性树脂(包括尼龙和聚苯硫醚等)、橡胶或热塑性弹性体和低熔点金属或合金(包括铜和锌等)。不同粘结剂对应的成型技术也不相同,热固性树脂通常或金属粘结剂通常采用压制成型技术,热塑性树脂适宜注塑成型和挤出成型,而橡胶和热塑性弹性体则适用压延和挤出成型。应用不同成型工艺所生产的粘结磁体具有不同的磁性能、形状适应性、尺寸及形位公差,压制钕铁硼磁体及注塑钕铁硼磁体在其中最为常用。

不同成型方式的粘结磁体特性比较
特性 | 单位 | 压制成型 | 注塑成型 | 挤出成型 | 压延成型 |
磁粉体积分数 | vol% | 70-85 | 50-70 | 60-80 | 50-70 |
磁体孔隙率 | vol% | 5-8 | 2-5 | 3-6 | 6-10 |
(BH)max
(以钕铁硼为例) |
MGOe | 2-13 | 2-8 | 10-11 | 6-8 |
形状复杂性 | – | 中 | 高 | 较高 | 低 |
粘结剂耐温性 | – | 较高 | 高 (采用PPS) | 高 (采用PPS) | 低 |
