检波器磁体

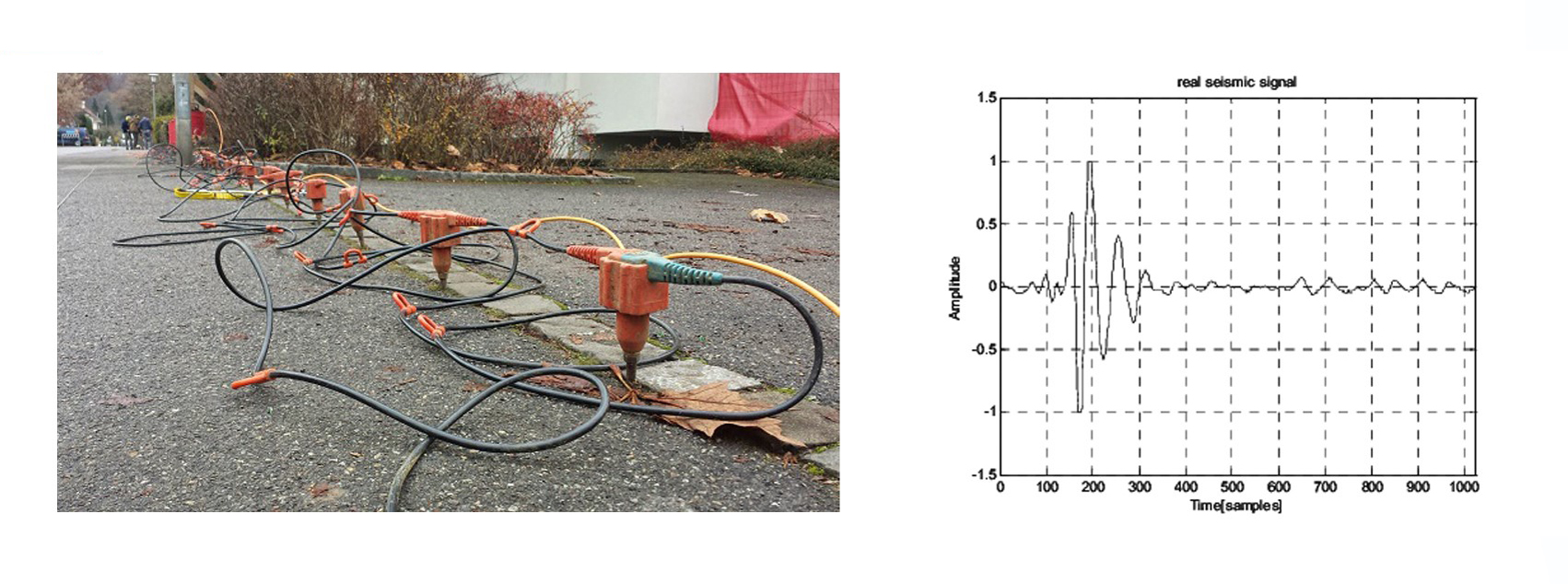

        随着地球物理勘探技术的飞速发展,特别是高分辨率勘探的深入,对于地震数据采集的精度和质量要求亦愈来愈高,即要求采集地震数据具有宽频、高保真、高信噪比和高动态以便更好的识别岩性、流体、裂缝油气藏,同时改进油气藏定位、储集特征和油藏连通性的描述和提高采集率。检波器是一种将地面振动信号转换为电信号的机电转换装置,是整个地震数据采集系统的关键部分。按照工作原理,检波器可分为磁电型、压电型、MEMS型和光纤型,其中磁电型最为常用。

检波器磁体-1

检波器的结构及工作原理

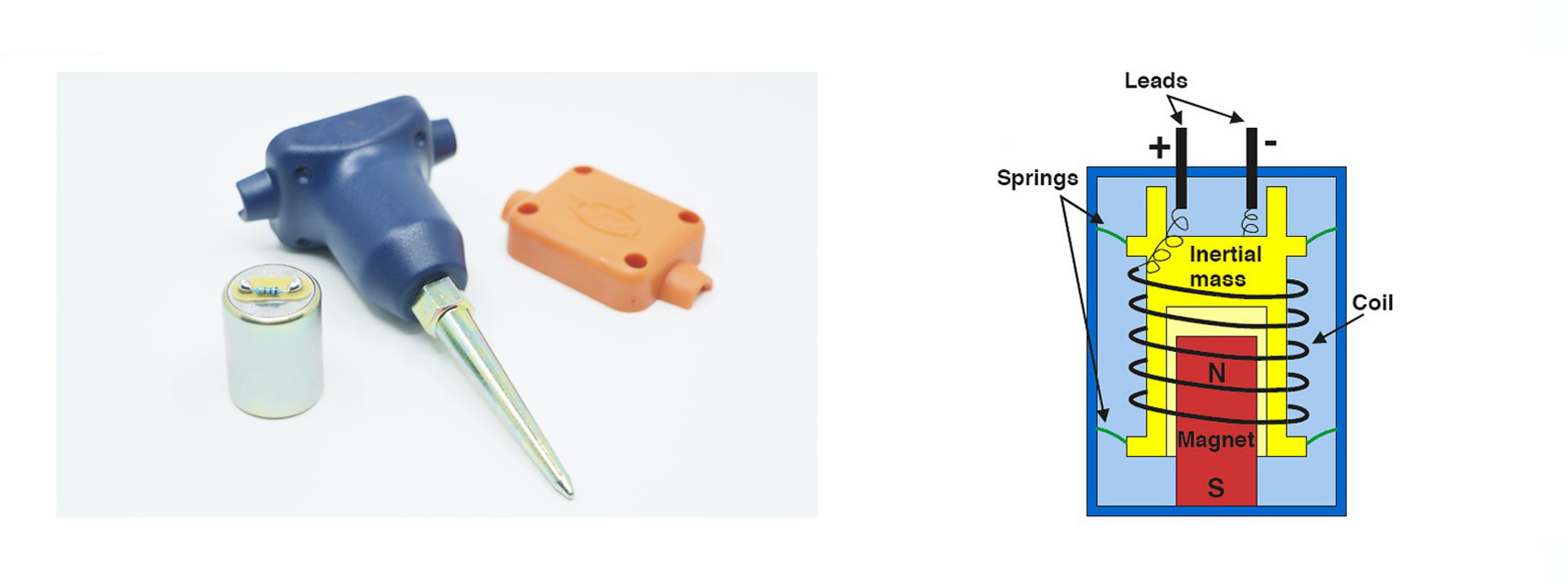

        磁电型检波器可分为振动系统和磁路系统两个部分。外壳为圆筒型软铁。中央部分为磁路系统,磁路系统包括圆柱型检波器磁体和固定于外壳的磁体两极装配的极靴。外壳内壁与磁体之间为振动系统,包括线圈、线圈支架和支撑线圈的上下弹簧片,它们共同构成一个惯性体。当检波器工作时,检波器垂直插入地表,其芯体外壳通过尾椎与大地耦合。地表振动时,惯性体由于弹簧的弹性以及惯性体的惯性有保持不动的趋势而落后于外壳的运动,因而产生了惯性体与壳体之间的相对运动,即线圈在磁场中产生了相对运动,在线圈两段产生感应电动势并输出电压。

检波器磁体-2

关于检波器磁体

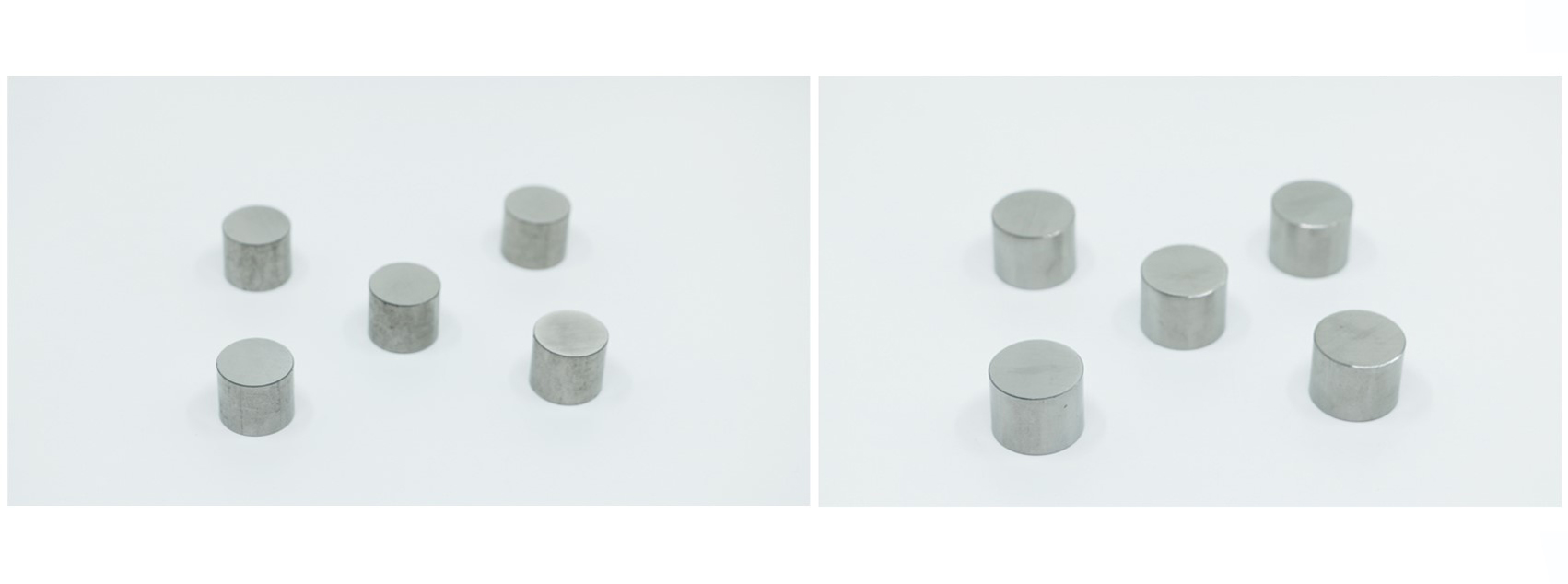

        作为检波器的核心部件,检波器磁体不仅会影响检波器主要参数,还将决定产品成本。不同材质的检波器磁体将赋予检波器不同的特性。除磁体性能外,磁体提供的气隙磁通还受时间、温度、电磁干扰及振动影响,这些因素均会引起检波器参数的变化。铸造铝镍钴磁体烧结钐钴磁体烧结钕铁硼磁体均可作为检波器磁体,但铸造铝镍钴磁体精度、稳定性及性价比出众,被认为是这一应用的首选。

检波器磁体-3
