烧结钐钴磁体

在20世纪80年代中期,烧结铁氧体铝镍钴磁体是最普遍使用的永磁材料。虽然高性能钐钴磁体已于20世纪六七十年代面世,但由于钐和钴两种金属的资源稀缺性,造成第一代稀土永磁材料SmCo5基磁体和第二代稀土永磁材料Sm2Co17基磁体成本高昂。第三代稀土永磁材料钕铁硼磁体采用铁和储量很高的稀土元素钕为主要原材料,具有极高的性价比,自问世后便主导了稀土永磁材料市场,而烧结钐钴磁体受磁性能、复杂的生产工艺和成本等多方面因素所限被严重边缘化。但在烧结钕铁硼磁体无法企及的特殊应用领域,特别是高使用温度及高温度稳定性应用中,烧结钐钴磁体依旧具有无法替代的作用。同时,烧结钐钴磁体具有更出色的抗腐蚀能力。针对钐钴磁体高性能化方面的研发工作一直没有停滞,复杂的多级时效处理处理和显微组织调控将磁性能提升至极致,高磁能积钐钴磁体低温度系数钐钴磁体高工作温度钐钴磁体由此出现。

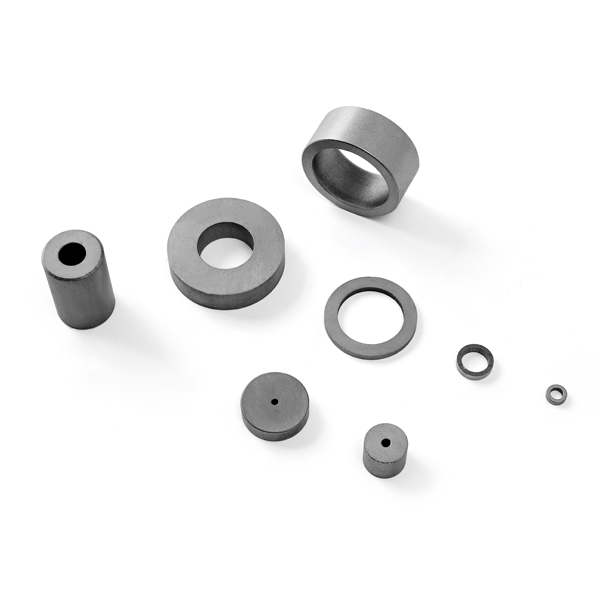

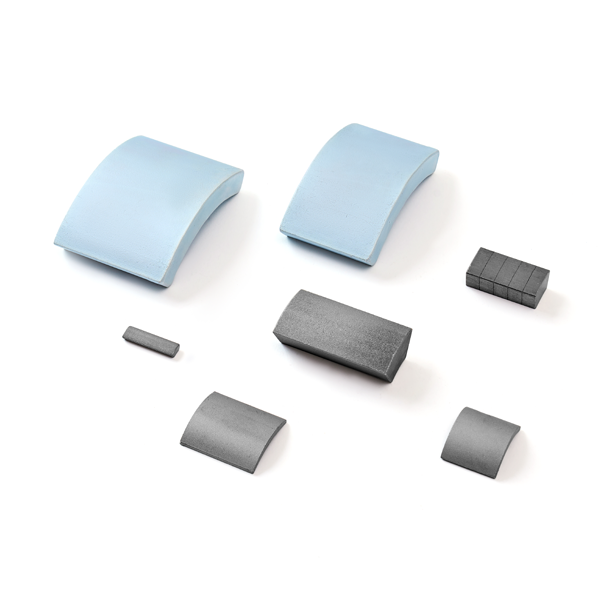

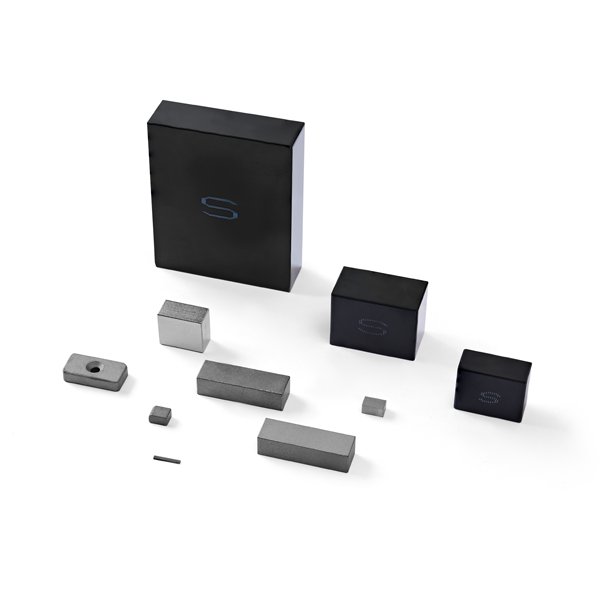

烧结钐钴磁体-产品主图

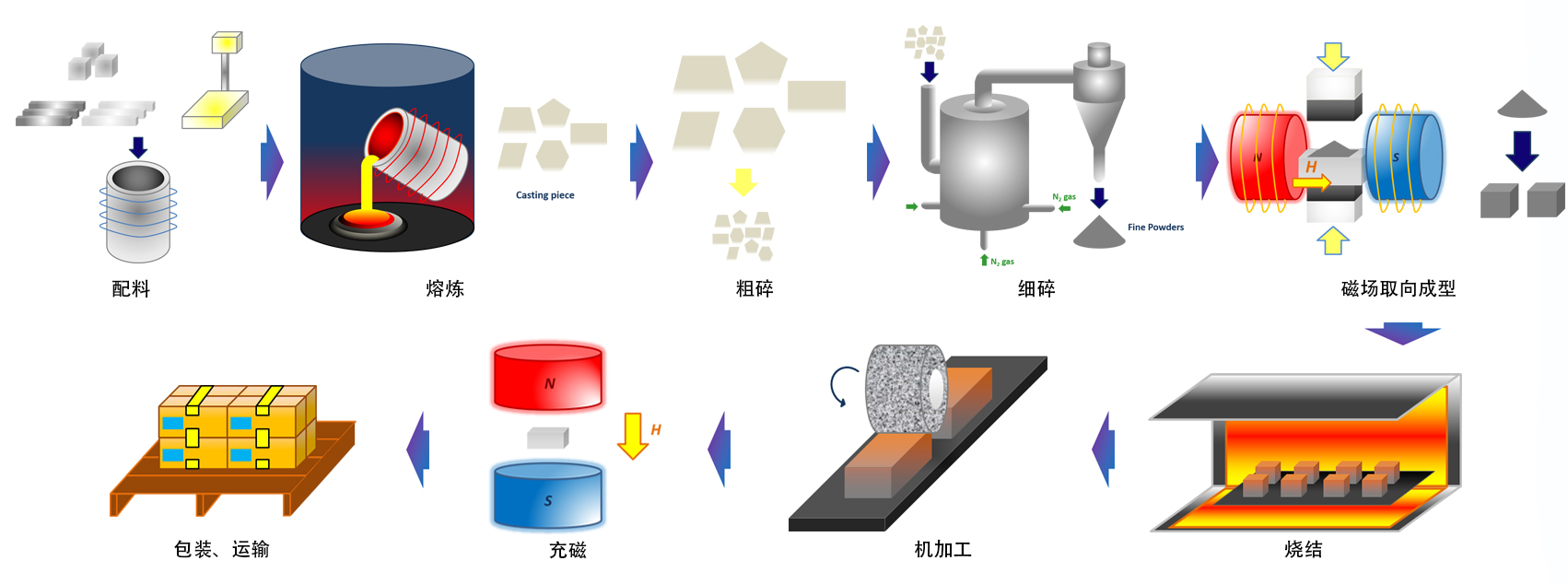

烧结钐钴磁体生产工艺

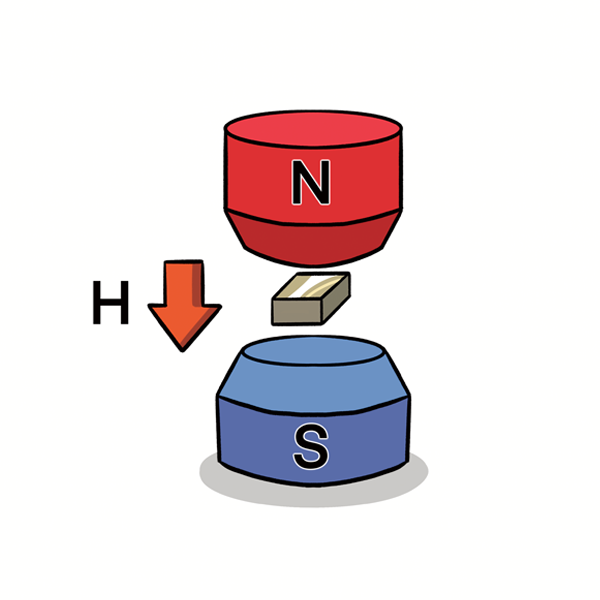

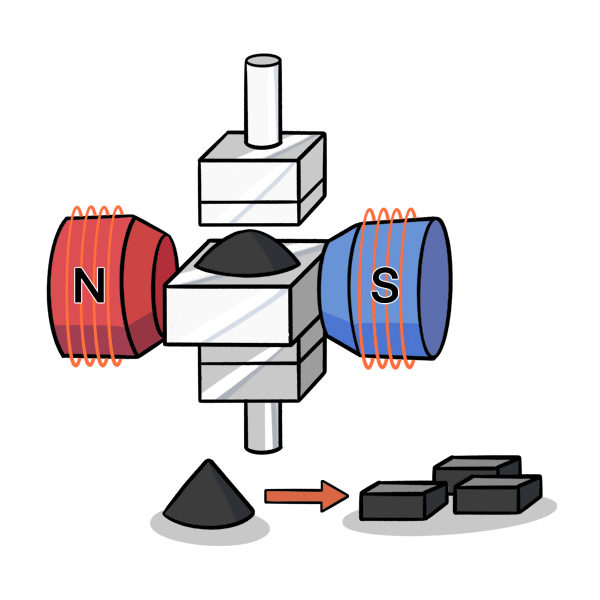

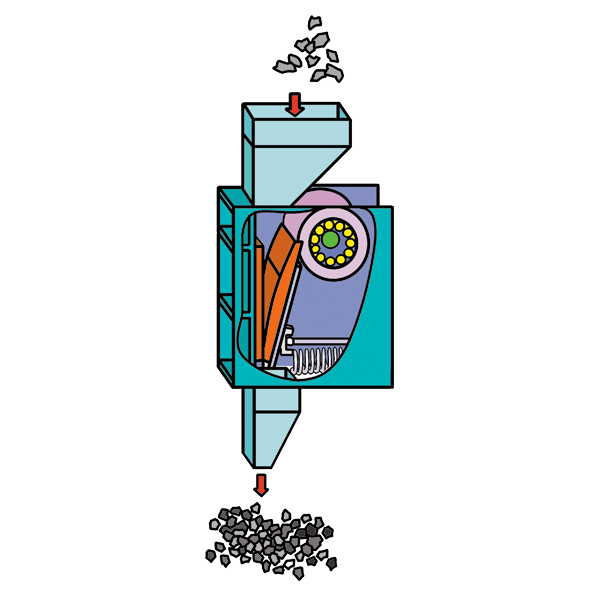

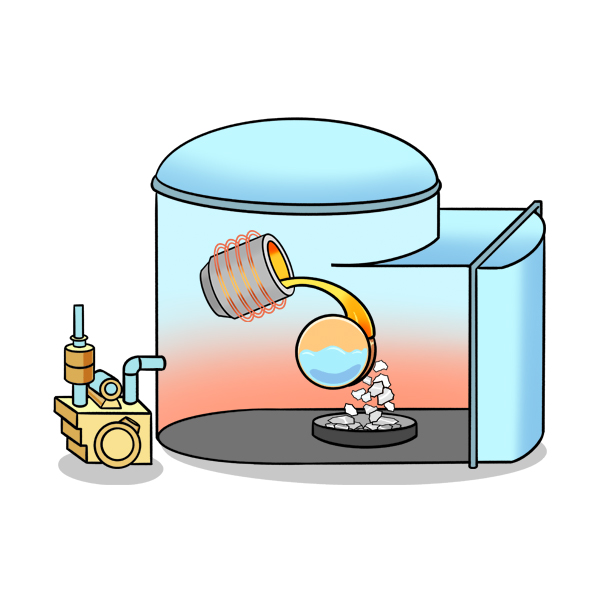

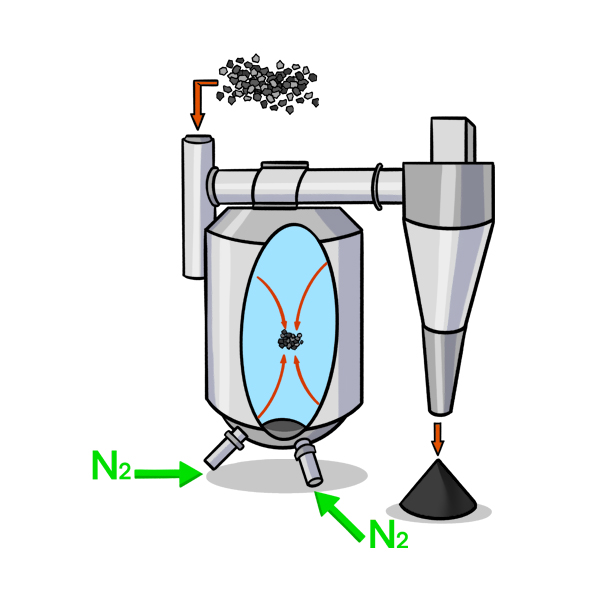

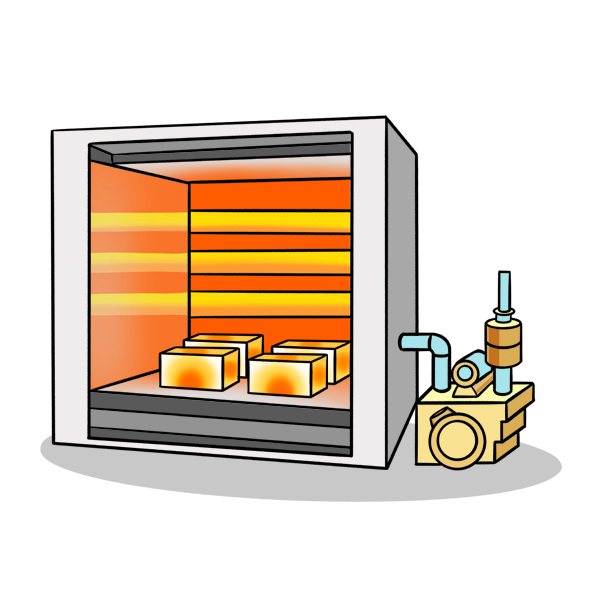

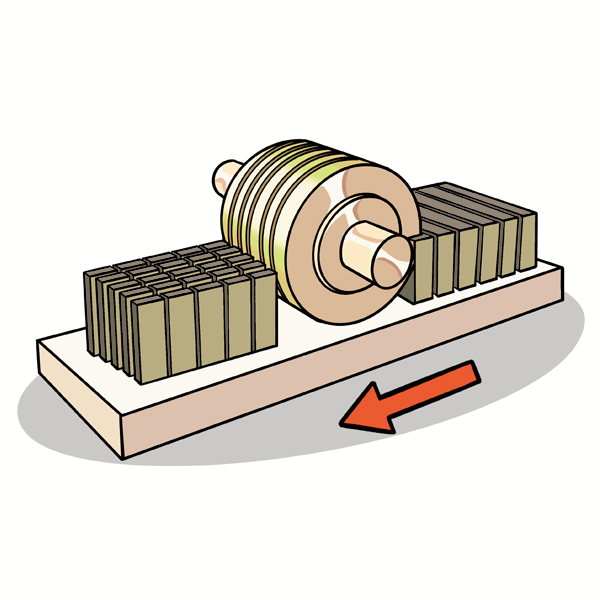

烧结钐钴磁体通常以纯金属为原材料。原材料在真空或惰性气氛下进行感应熔炼,待合金溶液实现均匀化后完成浇铸。将合金制成平均粒度为3μm的磁粉,在磁场中取向成型成毛坯,随后完成烧结、固溶和时效处理。烧结毛坯经机械加工和充磁后获得成品。

烧结钐钴磁体磁性能

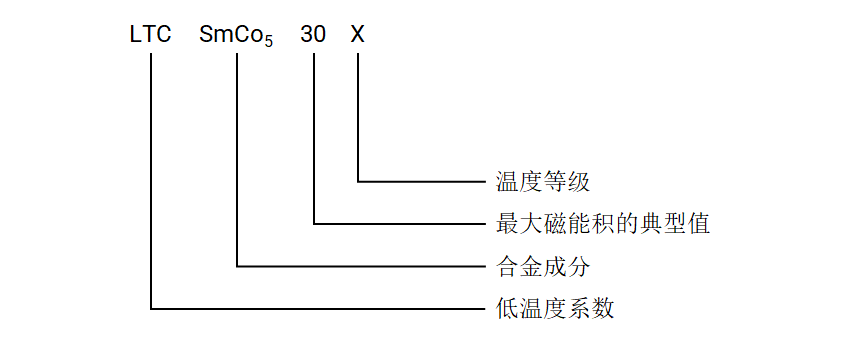

烧结钐钴磁体的牌号通常采用“合金成分+数字+字母”表示。钐钴磁体可根据合金成分划分为SmCo5 (RECo5)基和Sm2Co17 (RE2Co17)基。数字是CGS单位制下磁体的最大磁能积。后缀字母则表征烧结钐钴磁体的内禀矫顽力。

材料 牌号

剩磁

Br

磁感矫顽力

Hcb

内禀矫顽力

Hcj

最大磁能积

(BH)max

居里温度

Tc

最高工作温度

Tw

剩磁温度系数 内禀矫顽力温度系数
T kGs kA/m KOe kA kOe kJ/m3 MGOe %/℃ %/℃
SmCo5 RECo5-16S 0.79-0.84 7.9-8.4 620-660 7.8-8.3 ≥1830 ≥23.0 118-135 15-17 750 250 -0.035 -0.28
RECo5-18S 0.84-0.89 8.4-8.9 660-700 8.3-8.8 ≥1830 ≥23.0 135-151 17-19 750 250 -0.040 -0.28
RECo5-20S 0.89-0.93  8.9-9.3 684-732 8.6-9.2 ≥1830 ≥23.0 150-167 19-21 750 250 -0.045 -0.28
RECo5-22S 0.92-0.96  9.2-9.6 710-756 8.9-9.5 ≥1830 ≥23.0 167-183 21-23 750 250 -0.045 -0.28
RECo5-24S 0.96-1.00  9.6-10.0 740-788 9.3-9.9 ≥1830 ≥23.0 183-199 23-25 750 250 -0.045 -0.28
(SmGd)Co5 LTC(RECo5-10) 0.62-0.66 6.2-6.6 485-517 6.1-6.5 ≥1830 ≥23.0 75-88 9.5-11.0 750 300

20-100℃: +0.0156

100-200℃: +0.0087

200-300℃: +0.0007

Sm2(Co,Fe,Cu,Zr)17 RE2Co17-24H 0.95-1.02 9.5-10.2 692-764 8.7-9.6 ≥1990 ≥25.0 175-191 22-24 800 350 -0.025 -0.20
RE2Co17-26H 1.02-1.05 10.2-10.5 740-788 9.4-10.0 ≥1990 ≥25.0 191-207 24-26 800 350 -0.030 -0.20
RE2Co17-28H 1.03-1.08 10.3-10.8 756-812 9.5-10.2 ≥1990 ≥25.0 207-220 26-28 800 350 -0.035 -0.20
RE2Co17-30H 1.08-1.10 10.8-11.0 788-835 9.9-10.5 ≥1990 ≥25.0 220-240 28-30 800 350 -0.035 -0.20
RE2Co17-32H 1.10-1.13 11.0-11.3 812-860 10.2-10.8 ≥1990 ≥25.0 230-255 29-32 800 350 -0.035 -0.20
RE2Co17-22 0.93-0.97 9.3-9.7 676-740 8.5-9.3 ≥1433 ≥18.0 160-183 20-23 800 300 -0.020 -0.20
RE2Co17-24 0.95-1.02 9.5-10.2 692-764 8.7-9.6 ≥1433 ≥18.0 175-191 22-24 800 300 -0.025 -0.20
RE2Co17-26 1.02-1.05 10.2-10.5 748-796 9.4-10.0 ≥1433 ≥18.0 191-207 24-26 800 300 -0.030 -0.20
RE2Co17-28 1.03-1.08 10.3-10.8 756-812 9.5-10.2 ≥1433 ≥18.0 207-220 26-28 800 300 -0.035 -0.20
RE2Co17-30 1.08-1.10 10.8-11.0 788-835 9.9-10.5 ≥1433 ≥18.0 220-240 28-30 800 300 -0.035 -0.20
RE2Co17-32 1.10-1.13 11.0-11.3 812-860 10.2-10.8 ≥1433 ≥18.0 230-255 29-32 800 300 -0.035 -0.20
RE2Co17-26M 1.02-1.05 10.2-10.5 676-780 8.5-9.8 955-1433 12-18 191-207 24-26 800 300 -0.035 -0.20
RE2Co17-28M 1.03-1.08 10.3-10.8 676-796 8.5-10.0 955-1433 12-18 207-220 26-28 800 300 -0.035 -0.20
RE2Co17-30M 1.08-1.10 10.8-11.0 676-835 8.5-10.5 955-1433 12-18 220-240 28-30 800 300 -0.035 -0.20
RE2Co17-32M 1.10-1.13 11.0-11.3 676-852 8.5-10.7 955-1433 12-18 230-255 29-32 800 300 -0.035 -0.20
RE2Co17-24L 0.95-1.02 9.5-10.2 541-716 6.8-9.0 636-955 8-12 175-191 22-24 800 250 -0.025 -0.20
RE2Co17-26L 1.02-1.05 10.2-10.5 541-748 6.8-9.4 636-955 8-12 191-207 24-26 800 250 -0.035 -0.20
RE2Co17-28L 1.03-1.08 10.3-10.8 541-764 6.8-9.6 636-955 8-12 207-220 26-28 800 250 -0.035 -0.20
RE2Co17-30L 1.08-1.15 10.8-11.5 541-796 6.8-10.0 636-955 8-12 220-240 28-30 800 250 -0.035 -0.20
RE2Co17-32L 1.10-1.15 11.0-11.5 541-812 6.9-10.2 636-955 8-12 230-255 29-32 800 250 -0.035 -0.20
(Sm,Er)2(Co,Tm)17 LTC(RE2Co17-16) 0.81-0.85 8.1-8.5 605-669 7.6-8.4 ≥1592 ≥20 117-127 14-16 840 300

-50-20℃: +0.005

20-100℃: -0.008

100-200℃: -0.008

200-300℃: -0.011

 LTC(RE2Co17-18) 0.85-0.90 8.5-9.0 629-708 7.9-8.9 ≥1592 ≥20 127-143 16-18 840 300
 LTC(RE2Co17-20) 0.90-0.94 9.0-9.4 661-732 8.3-9.2 ≥1592 ≥20 143-159 18-20 840 300
 LTC(RE2Co17-22) 0.94-0.97 9.4-9.7 685-740 8.6-9.3 ≥1592 ≥20 159-175 20-22 840 300
  • 磁性能表格中数据基于室温测量;
  • 磁体最高工作温度同时受磁体长径比、镀层厚度和其他环境因素共同影响。

烧结钐钴磁体物理性能

除永磁特性外,烧结钐钴磁体的工作稳定性与自身物理性能也密切相关。因自身脆性限制,烧结钐钴磁体不宜作为结构件。需要指出的是,SmCo5基磁体的加工略优于Sm2Co17基磁体。

参数 单位 SmCo5 Sm2Co17
密度/ρ g/cm3 8.1-8.5 8.3-8.5
维氏硬度 HV 450-500 500-600
抗压强度 MPa 420-680 700-830
 电阻率 Ω·cm (5-6)x10-5 (8-9)x10-5
热膨胀系数 10-6/K C⊥: 13, C∥: 6 C⊥: 11, C∥: 8

烧结钐钴磁体价格影响因素

SmCo5基磁体和Sm2Co17基磁体中钐含量分别在23%~28%和33%~37%的范围内。金属钐价格在过去很长一段时间中保持稳定,因此对于烧结钐钴磁体价格的影响十分有限。不同于铸造铝镍钴磁体,钐钴磁体需要使用原生钴作为原材料。SmCo5基磁体和Sm2Co17基磁体中钴含量分别达到63%~67%及48%-52%。因而金属钴价格波动对于烧结钐钴磁体价格具有最显著的影响。

2010年至今金属钐价格走势

2010年至今金属钴价格走势
