磁性联轴器

        磁性联轴器主要利用异性磁极间的吸力实现内、外机械系统无摩擦、无噪音的非接触式传动。磁性联轴器的基本结构包括内转子、外转子和隔离套,使用的物料包括磁体软磁材料和隔磁材料。应用于磁性联轴器中的磁体需具有足够高的剩磁以提供理想的扭矩。同时,磁体同时需要具有足够高的内禀矫顽力以避免发生退磁。软磁材料则需采用磁导率较高的材质。隔磁材料的主要作用是支持和保护磁体。隔磁材料需具有足够低的磁导率以减少磁通在磁体之间的横向泄露,使大部分磁通尽可能在一对磁极间通过。

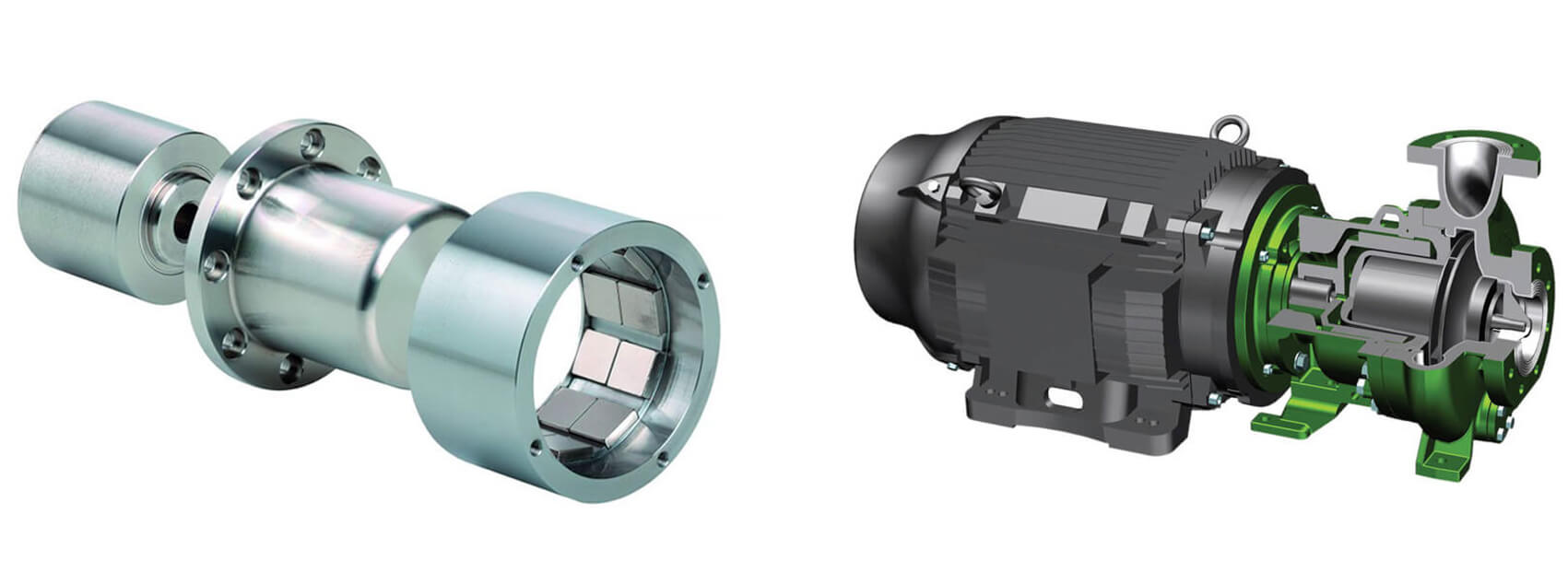

磁性联轴器-主图

永磁联轴器的特点

  • 可将轴传递的动密封转化为静密封,实现动力的零泄露传递;
  • 可避免振动传递,实现工作机械的平稳运行;
  • 可实现工作机械运行中的过载保护;
  • 与刚性联轴器相比,安装、拆卸、调试及维修较为方便;
  • 磁力耦合传动传递动力时可做直线运动、旋转运动及螺旋式复合运动;
  • 可净化环境,消除污染,实现文明生产。

永磁联轴器的分类

  • 可根据耦合原理分类为同步式、涡流式和磁滞式;
  • 可根据传递运动方式分类为直线运动、旋转运动和复合运动;
  • 可根据结构形式分类为圆筒式和圆盘式;
  • 可根据永磁体布局方式分类为间隙分散式和组合拉推式。
