磁性吸力件

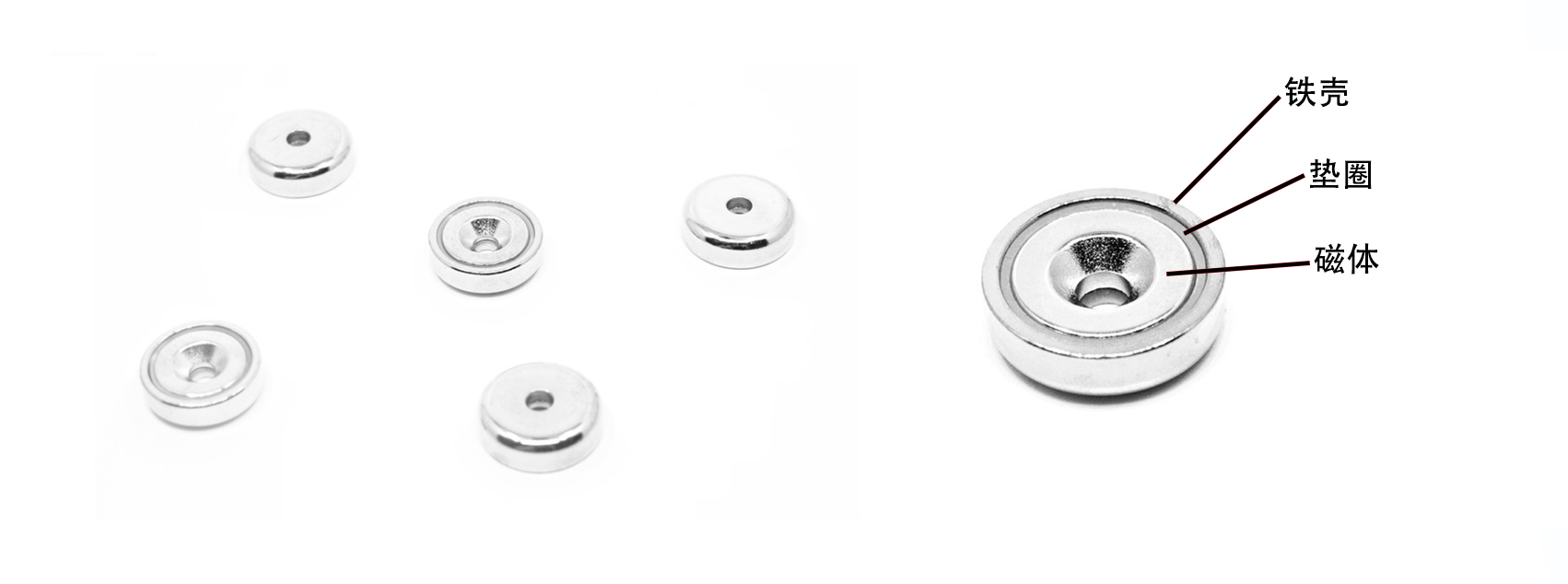

        磁性组件在防止脆性较大的磁体发生破损的同时,可极大程度提升磁强度,而磁性吸力件淋漓尽致地结合了这两个优点。常规磁性吸力件的结构包括永磁体、导磁铁壳及垫圈。烧结钕铁硼磁体烧结钐钴磁体烧结铁氧体铝镍钴磁体均可应用于磁性吸力件。

磁性吸力件-1

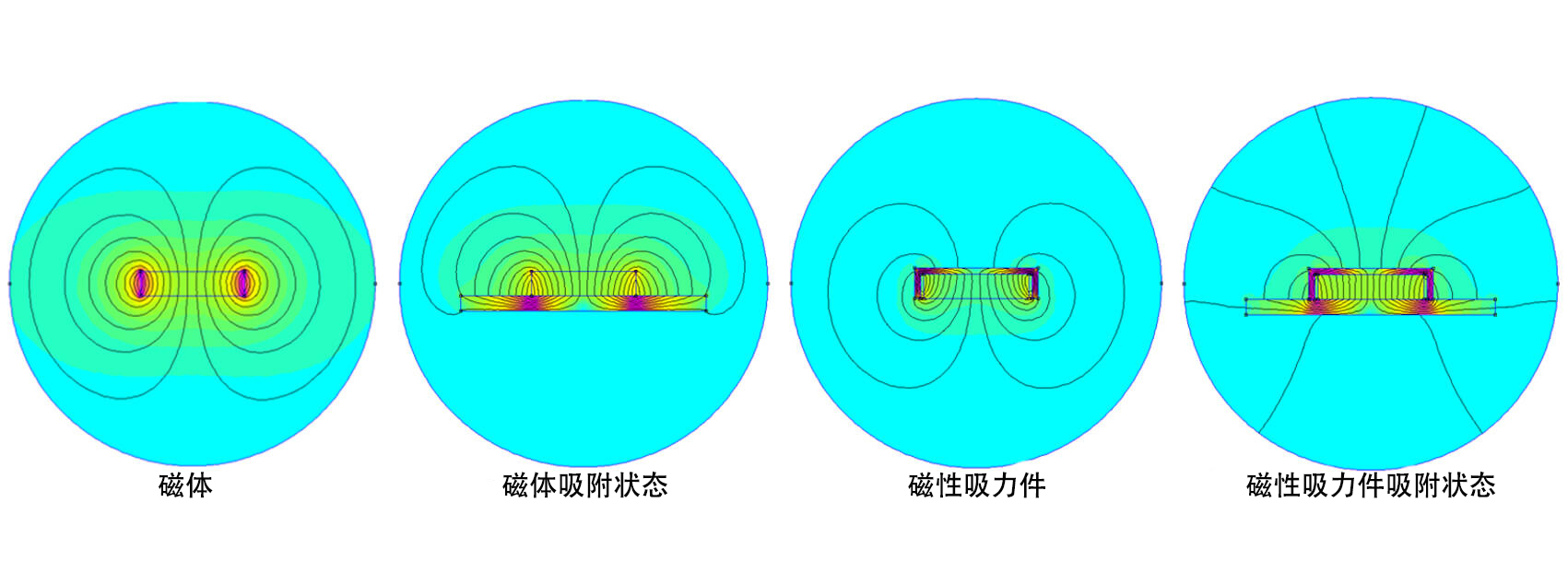

        处于开路状态的磁体,其磁通在空气中呈自由分布。导磁铁壳及吸附物的磁导率远高于空气,故磁通必会经两者进行传导。当磁性吸力件处于吸附状态时,磁体、导磁铁壳及吸附物共同构成一个完整的磁路,磁通被收敛于磁路之中,所产生的吸力强于磁体数倍。

%title插图%num

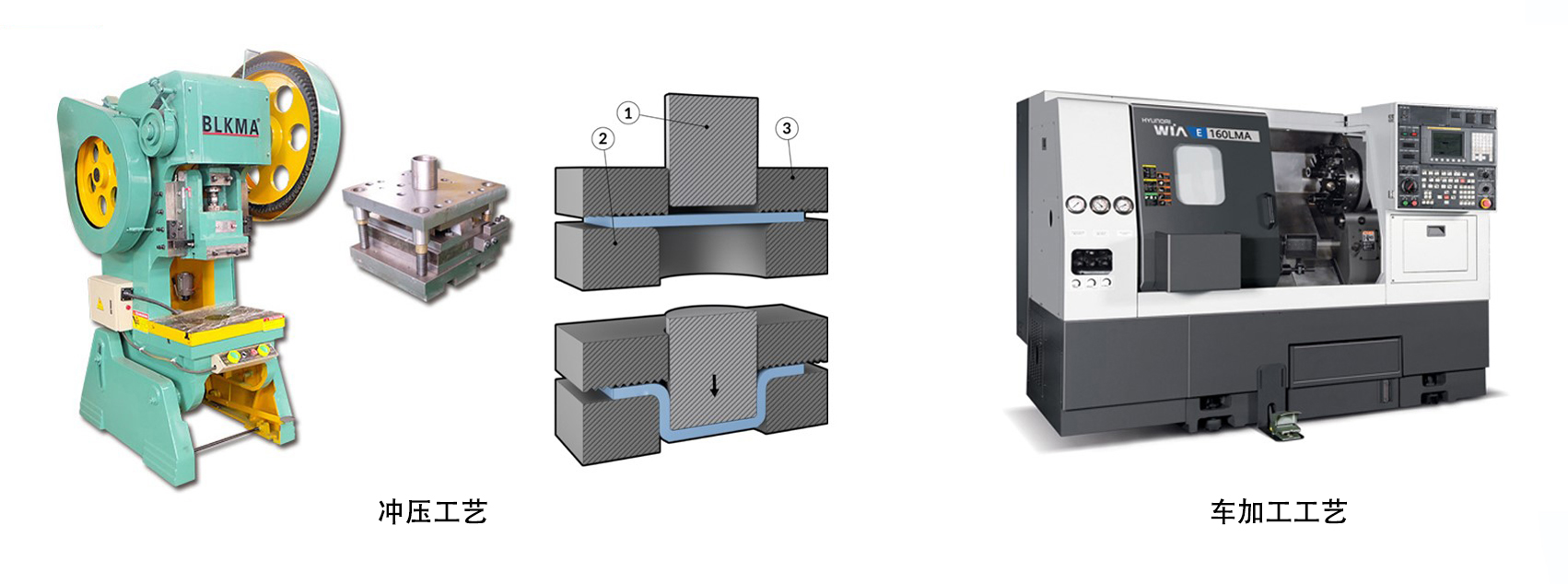

        根据导磁铁壳的加工方式,磁性吸力件可分为冲压型和车加工型。单纯以数量来看,由于加工成本优势,冲压型是市场主流产品。但车加工型产品无需模具费用并具有更丰富的产品系列,特别是大尺寸打捞磁铁。同时,由于车加工工艺具有更高的加工精度,相同结构参数产品的吸力往往略高于冲压型产品。

磁性吸力件-3

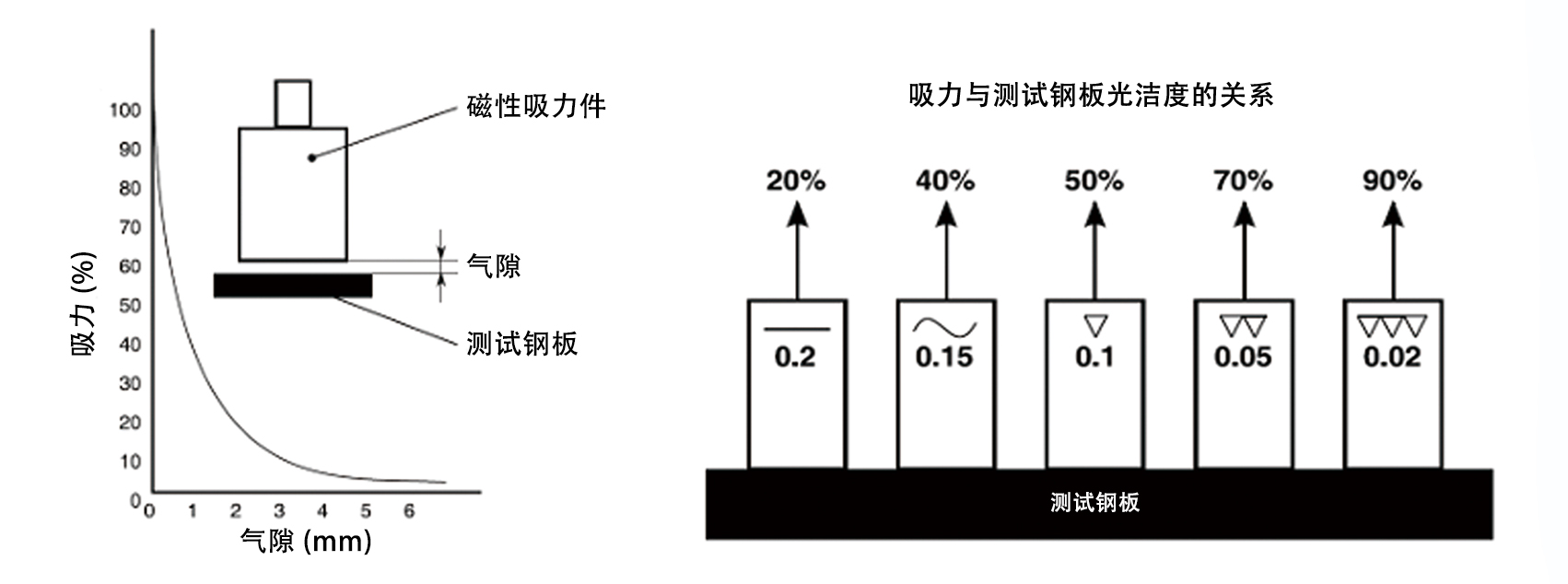

        除磁体牌号及结构参数外,磁性吸力件的吸力也受测试钢板材质、成分和尺寸的影响。吸力会随着气隙的增加而降低。在实际应用中,即便很小的气隙也会对吸力产生非常大的影响。磁性吸力件与测试钢板间的接触方式也可能产生被忽略的气隙。

%title插图%num
