高磁能积钐钴磁体、高工作温度钐钴磁体和低温度系数钐钴磁体是钐钴磁体三个热点研究方向。与其他实现商业化的永磁材料相比，钐钴磁体已经具有足够低的剩磁温度系数，但行波管、陀螺仪和加速度计等航空航天及精密仪器应用需要磁体具有更低的剩磁温度系数。低温度系数钐钴磁体的剩磁温度系数非常接近于零，故可在一定的温度区间内提供恒定的磁场强度。

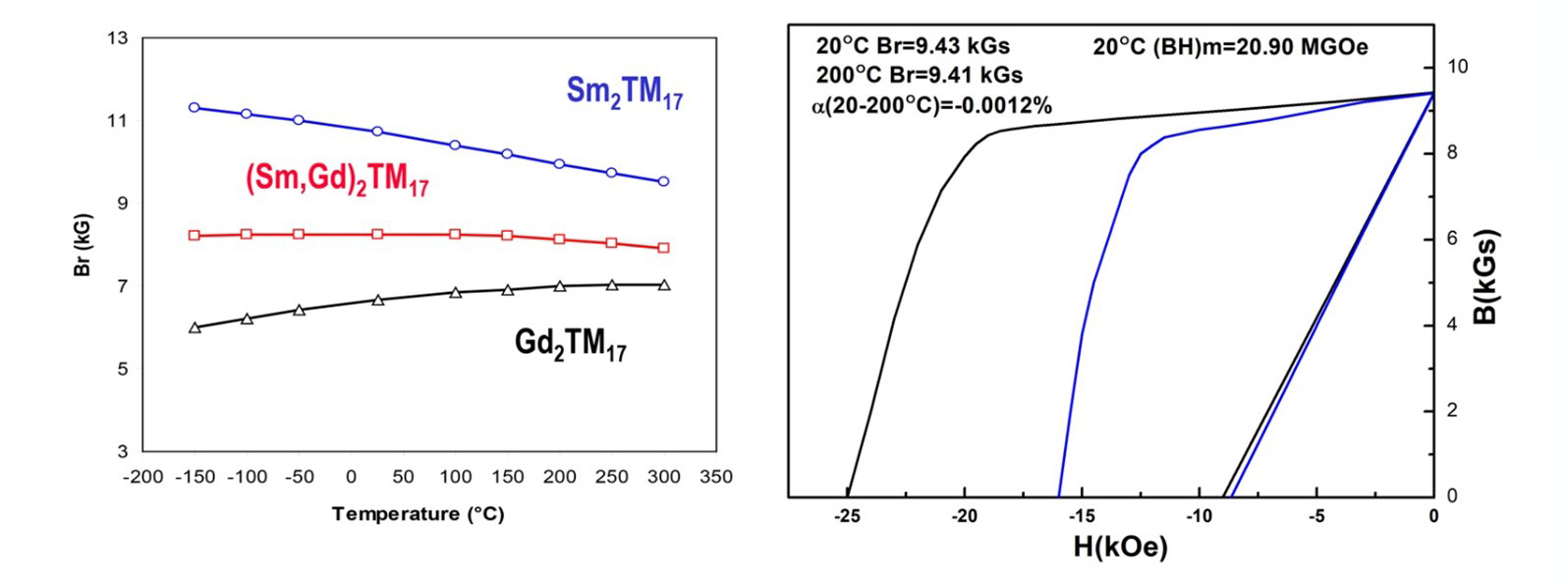

对于稀土-过渡族金属（RE-TM）合金，当RE为Sm、Nd、Pr或Ce等轻稀土元素时，磁化强度随温度升高而降低。当RE为Gd、Tb、Er、Ho或Dy时，合金的磁化强度与温度呈非线性的趋势。在一定温度区间内，磁化强度随温度上升，直至合金达到最大磁化强度温度点。以RETM₅合金为例，GdCo₅与ErCo₅的饱和磁化强度分别在-150 ~ 450℃与-270 ~ 250℃范围内随温度升高而上升，这是由于中重稀土（HR）原子磁矩与Co原子磁矩反平行排列的亚铁磁性耦合特性，利用室温附近饱和磁化强度随温度呈上升趋势的HRCo5（α_Br>0）补偿SmCo₅饱和磁化强度的下降幅度，达到降低α_Br绝对值的目的。使用适量重稀土元素Gd或Er替代Sm，即可制备剩磁随温度几乎不变的低温度系数钐钴磁体。中重稀土补偿效应也适用于Sm₂(Co, Cu, Fe, Zr)₁₇ 磁体。
