音圈电机磁体简介

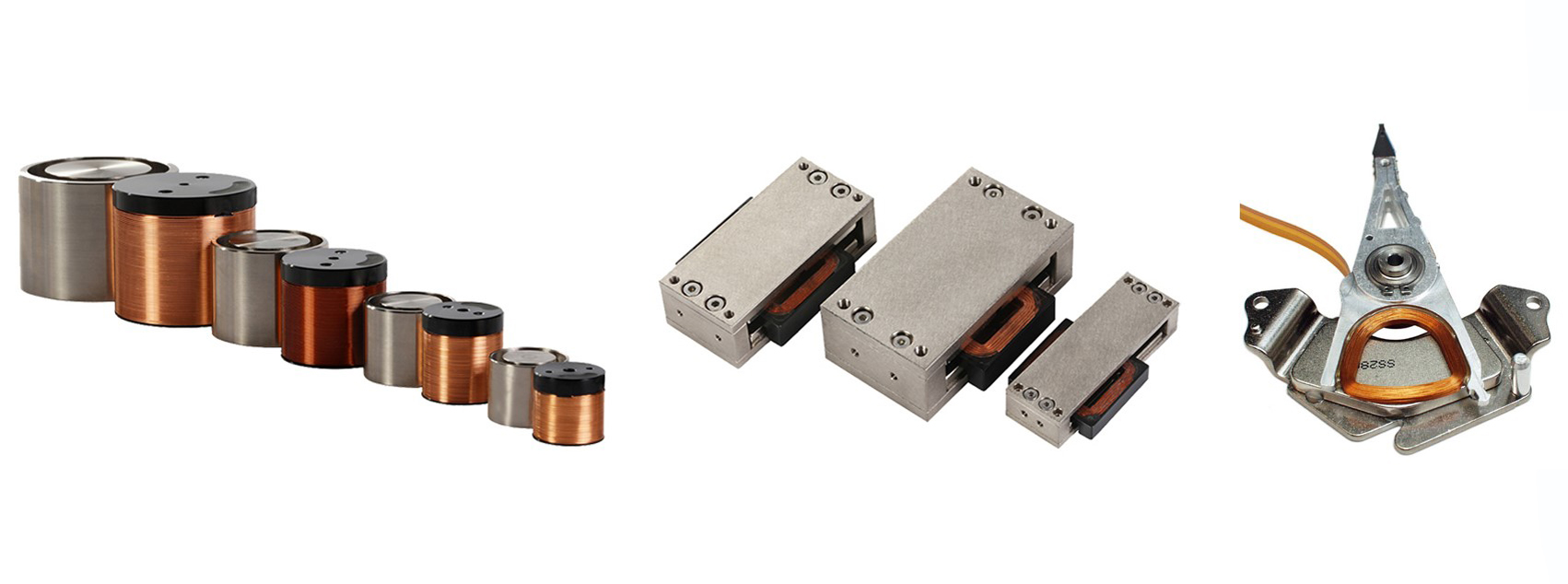

音圈电机是一类特殊的直接驱动电机,因工作原理与扬声器相似而著称。音圈电机结构简易、体积和噪音小,同时具有出色的比推力、加速度、响应速度和精度。因此,音圈电机被广泛应用于硬盘驱动器、光盘驱动器、扫描仪和医疗设备等领域。时至今日,大量烧结钕铁硼磁体依旧作为音圈电机磁体被应用于硬盘驱动器和光盘驱动器变焦机构的伺服驱动装置。

音圈电机磁体-1

音圈电机的原理

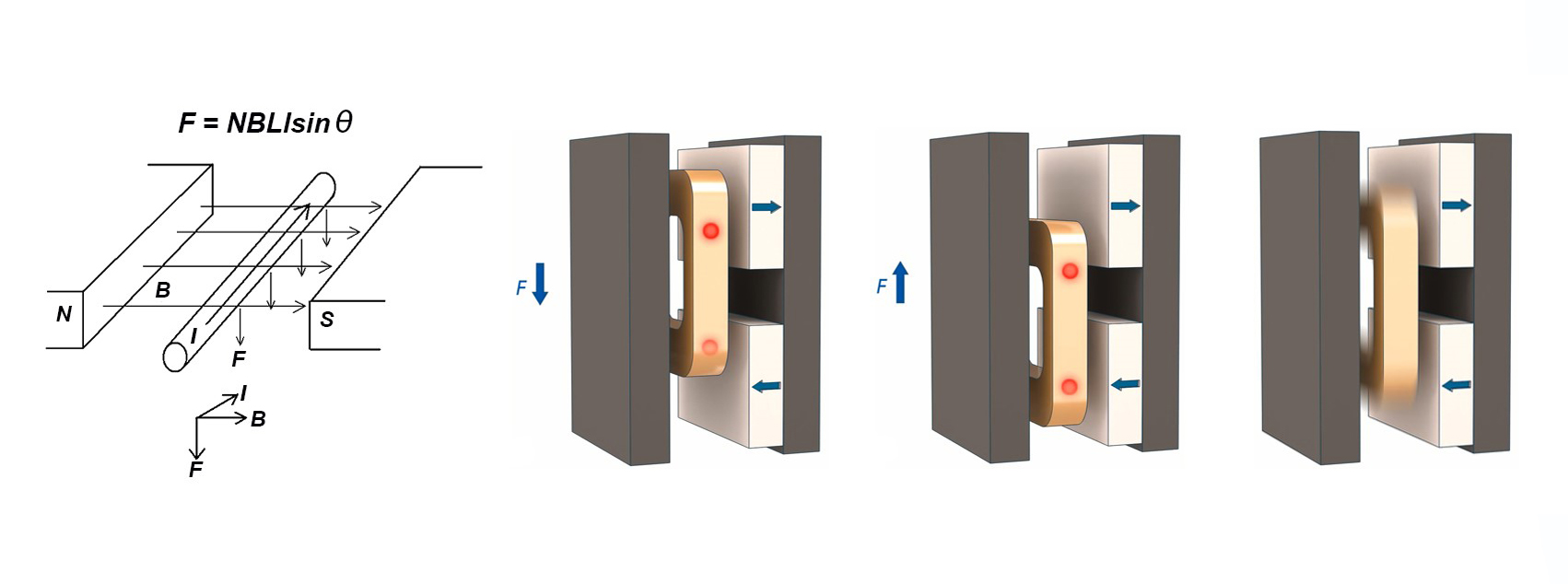

根据安培力定律,通电导线在磁场中所受的力F由磁感应强度B、电流I和磁场同电流之间的夹角θ共同决定。当通电导线长度和磁感应强度保持不变时,力与电流大小成正比。将通电导线置于磁场之中,线圈内的导磁部分会与外部音圈电机磁体构成完整磁路。线圈在通电后会受到磁场作用,在线圈上产生轴向力,而轴向力的方向会受线圈内电流方向影响。


关于音圈电机磁体

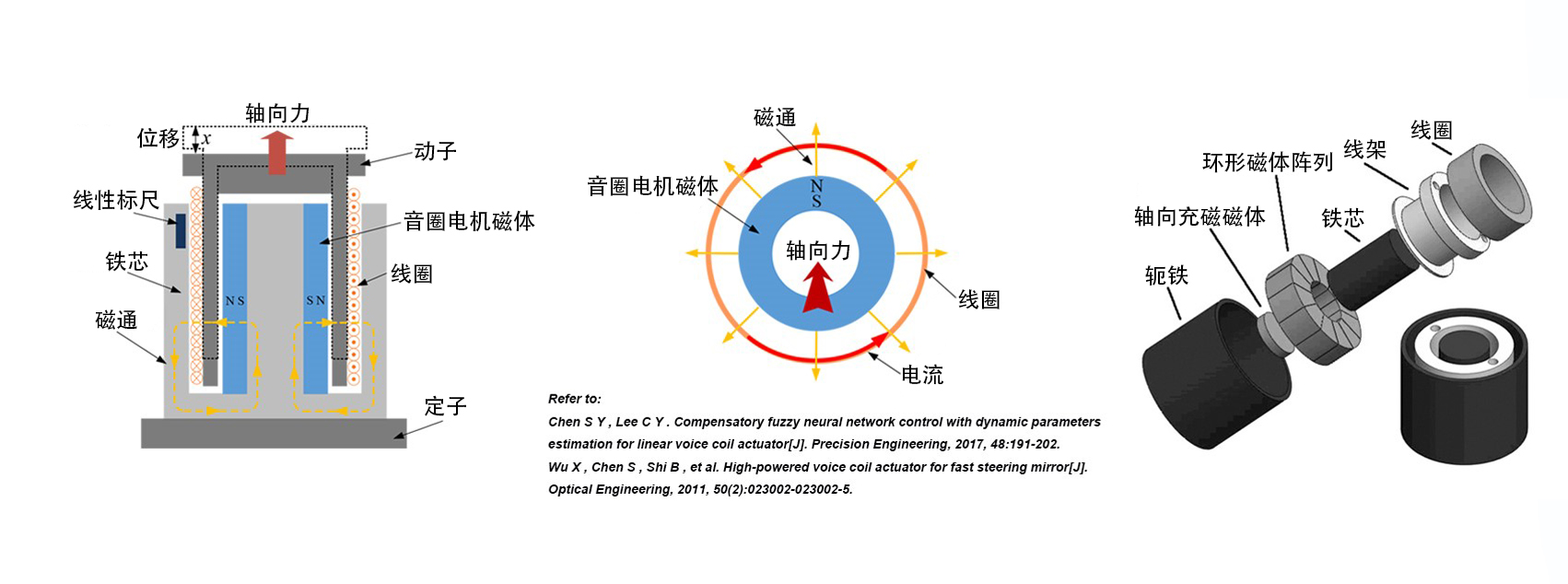

圆柱型音圈电机中的环形音圈电机磁体的磁化方向应沿其径向方向,而这类圆环磁体通常由多片沿径向方向充磁的瓦形磁体拼接而成。与瓦形磁体拼接阵列相比,辐射环具有更均匀的磁场分布。除传统烧结钕铁硼辐射环外,胜德亦可提供磁场均匀性和一致性更为出色的热压钕铁硼磁体

音圈电机磁体-3
