热压钕铁硼磁体

热压/热变形技术是制备全密度各向异性钕铁硼磁体的主要技术手段之一,基于热压/热变形技术制备的磁体被称为热压钕铁硼磁体。事实上,热压钕铁硼磁体几乎是与烧结钕铁硼磁体同时研究和开发成功的。钕铁硼磁体的主相Nd2Fe14B具有四方晶格结构,沿其易磁化轴c轴方向的弹性模量较小,因而各向同性纳米晶钕铁硼磁体在热变形过程中,晶粒易磁化轴将发生沿压力方向的择优取向。从工艺制备角度看,热压钕铁硼磁体最大的特点是利用磁体晶体学织构和磁学织构特点,而不是通过施加取向磁场来获得各向异性,这与传统粉末冶金工艺制备烧结钕铁硼磁体完全不同。应用传统粉末冶金工艺所生产的烧结钕铁硼辐射环普遍具有取向度不高、成型困难及易开裂变形等问题,在高长径比和薄壁磁环的生产方面极为困难,而应用热压/热变形技术制备的热压钕铁硼辐射环则可有效解决这些问题。

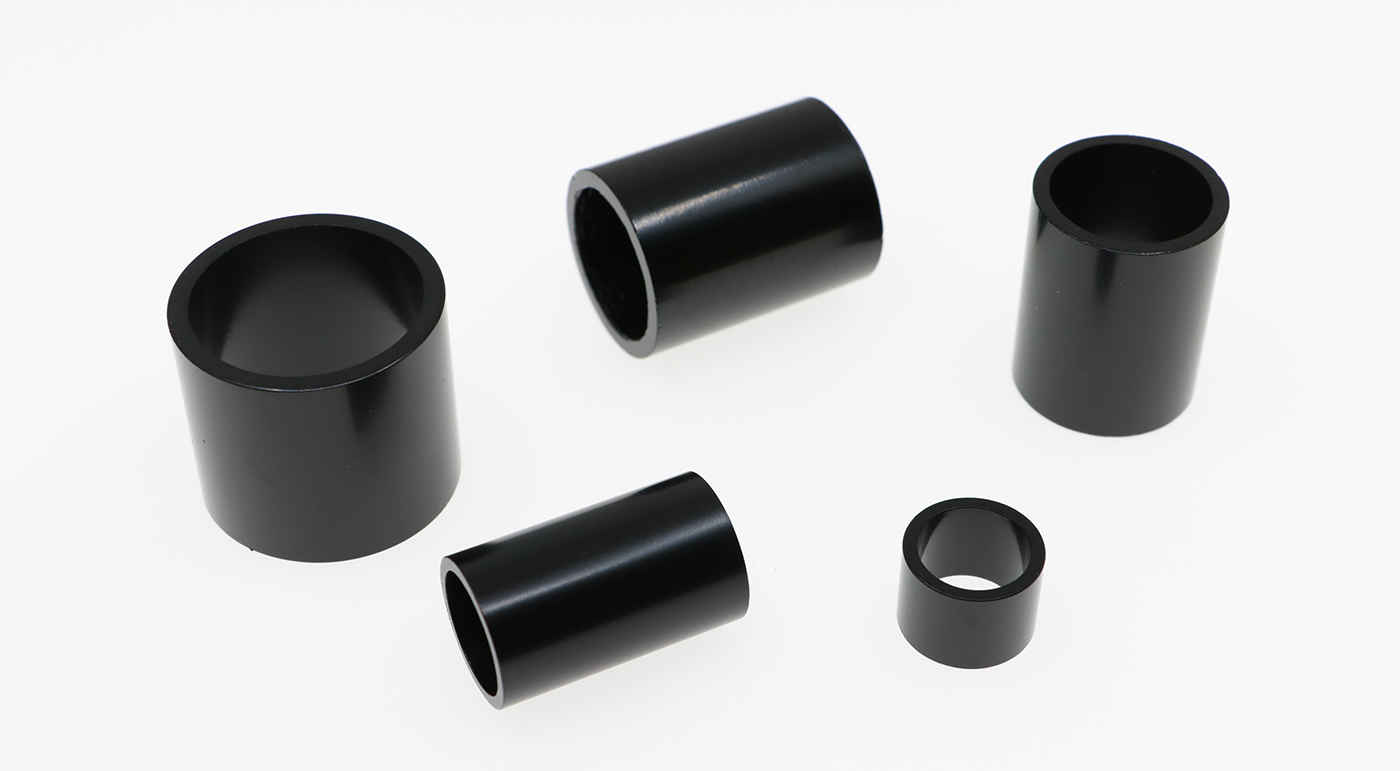

热压钕铁硼磁体-产品主图

热压钕铁硼磁体优点

  • 径向方向最大磁能积可达到240-400kJ/m3
  • 具有优异的热稳定性,最高工作温度可达200℃;
  • 非常适于小尺寸、薄壁及具有高长径的磁环;
  • 微观纳米晶结构及高密度赋予热压钕铁硼磁体出色的抗腐蚀性能;
  • 热压钕铁硼磁体充磁方式灵活,对提升电机性能十分有益。

热压钕铁硼磁体生产工艺流程图

热压钕铁硼磁体-生产流程

热压钕铁硼磁体磁性能

牌号 剩磁

Br

磁感矫顽力

Hcb

内禀矫顽力

Hcj

最大磁能积

(BH)max

T kGs kA/m kOe kA/m kOe kJ/m3 MGOe
50M 1.40-1.45 14.0-14.5 ≥1043 ≥13.1 ≥1114 ≥14.0 374-406 47-51
45M 1.33-1.37 13.3-13.7 954-1058 12.0-13.1 ≥1273 ≥16.0 318-366 40-46
42M 1.29-1.32 12.9-13.2 939-1034 11.8-13.0 ≥1273 ≥16.0 302-342 38-43
48H 1.35-1.40 13.5-14.0 1042-1114 13.1-13.6 ≥1432 ≥18.0 342-366 43-46
45H 1.32-1.35 13.2-13.5 954-1042 12.5-13.1 ≥1432 ≥18.0 318-342 40-43
42H 1.29-1.32 12.9-13.2 931-1010 12.2-13.1 ≥1432 ≥18.0 286-326 36-41
40H 1.26-1.29 12.6-12.9 931-1010 11.7-12.7 ≥1432 ≥18.0 286-318 36-40
45SH 1.32-1.35 13.2-13.5 954-1042 12.5-13.1 ≥1592 ≥20.0 318-342 41-44
42SH 1.29-1.32 12.9-13.2 962-1042 12.2-13.1 ≥1592 ≥20.0 302-326 38-41
40SH 1.26-1.29 12.6-12.9 939-1010 11.8-12.7 ≥1592 ≥20.0 286-318 36-40
38SH 1.22-1.26 12.2-12.6 923-986 11.6-12.4 ≥1592 ≥20.0 278-310 35-39
35SH 1.18-1.23 11.8-12.3 891-962 11.2-12.1 ≥1592 ≥20.0 246-286 31-36
38UH 1.22-1.26 12.2-12.6 907-986 11.4-12.4 ≥1989 ≥25.0 278-318 35-40
35UH 1.18-1.23 11.8-12.3 891-962 11.2-12.1 ≥1989 ≥25.0 246-286 31-36
  • 磁性能表格中数据基于室温测量;
  • 磁体最高工作温度同时受磁体长径比、镀层厚度和其他环境因素共同影响。
