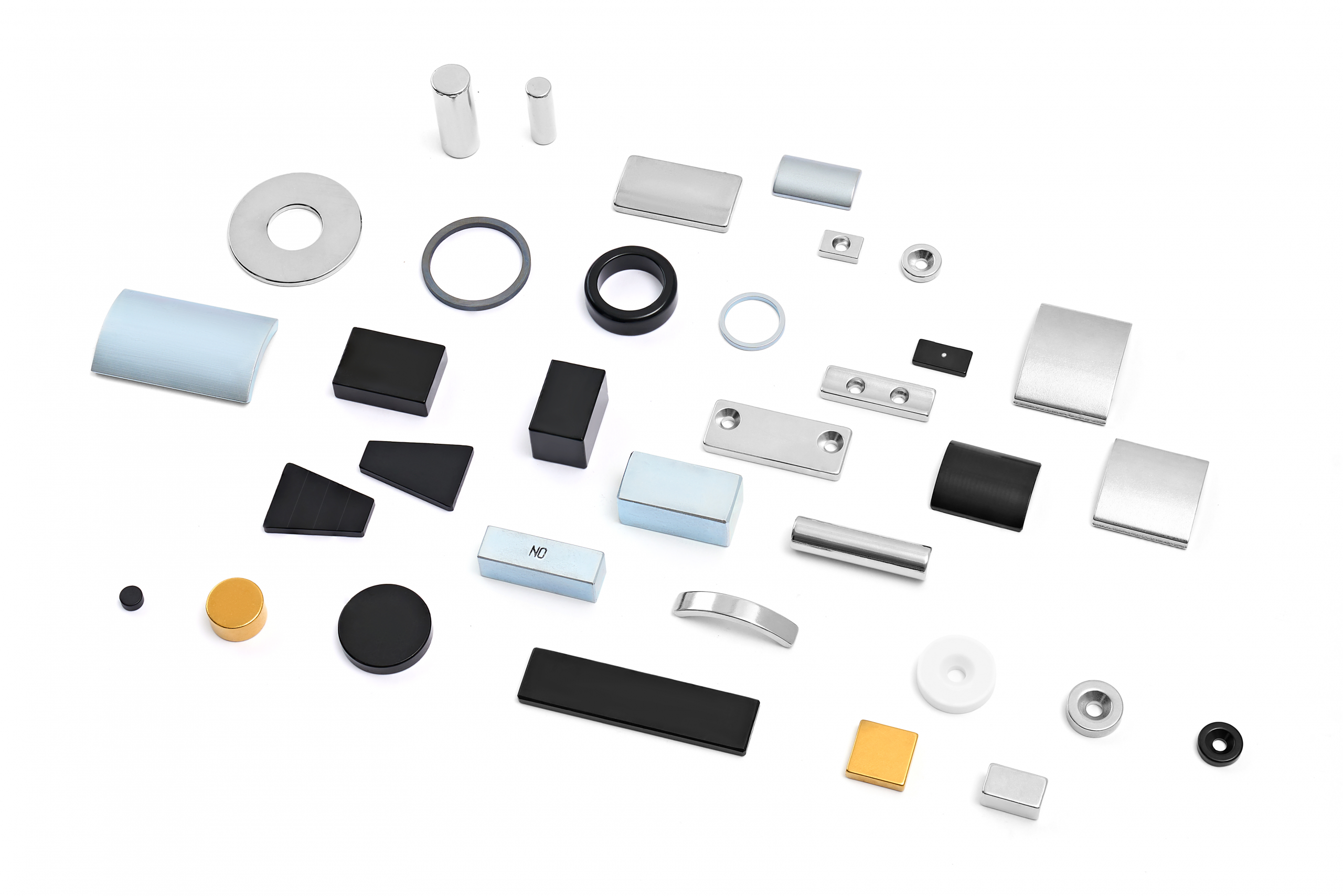

烧结钕铁硼磁体

第一代与第二代稀土永磁材料因主要成分钴价格高昂，且其主产地非洲政局动荡，促使20世纪70年代硬磁性稀土-铁基化合物成为研究热点。1982年，日本住友特殊金属公司佐川真人等人与美国通用汽车公司John Croat等人几乎同时报道了Nd-Fe-B基稀土永磁材料，该材料主相为Nd₂Fe₁₄B，最大磁能积当时可达290kJ/m³。后续研究揭示Nd₂Fe₁₄B主相具有卓越磁性能：磁晶各向异性场μ₀H_a为7.60T、饱和磁化强度M_s为1.60T，理论磁能积更是高达64MGOe。同时，稀土钕资源相对丰富且在材料中占比不高，除居里温度（T_c=312℃）较低外，该材料被公认为理想且前景广阔的永磁体，标志着第三代稀土永磁材料诞生。

根据制造工艺，钕铁硼磁体分为烧结、粘结及热压磁体三种类型，由于烧结钕铁硼具有无与伦比的磁性能及市场份额，因此，在多数情况下，钕铁硼磁体通常是指烧结钕铁硼磁体。其迄今保持最高磁性能记录，是航空航天、国防军工、电子通信、清洁能源、交通运输、矿山机械、医疗保健及家用电器等领域必需功能材料，典型应用包括永磁电机、磁选设备、核磁共振仪、硬盘驱动器、消费电子与风力发电机。

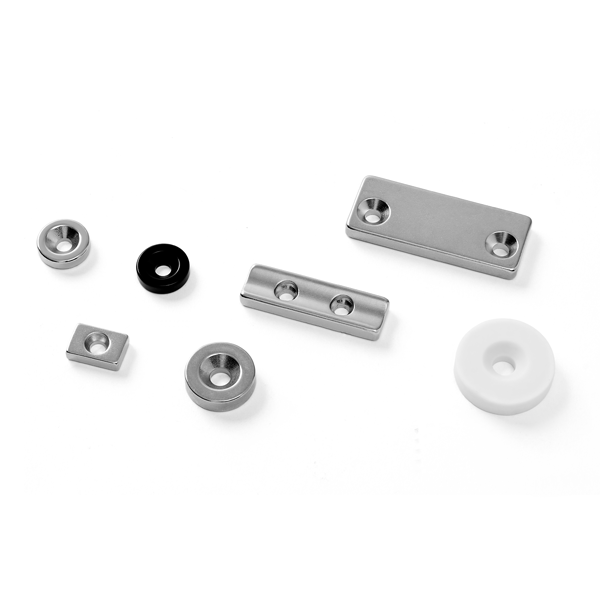

钕铁硼沉头孔磁体

钕铁硼方块磁体

钕铁硼方片磁体

钕铁硼环形磁体

钕铁硼球形磁体

钕铁硼瓦形磁体

钕铁硼圆片磁体

钕铁硼圆柱磁体

烧结钕铁硼磁体生产工艺

烧结钕铁硼磁体以纯金属或中间合金为原材料。原材料经真空或惰性气氛下的感应熔炼形成均匀合金熔体，浇铸制得速凝片。速凝片经氢破及气流磨制成平均粒径3~7μm的磁粉，通过磁场取向压制成型获得生坯，生坯在高真空或惰性气氛中烧结致密化。烧结毛坯经加工、表面处理及充磁后，最终获得特定形状与磁性能的成品。

烧结钕铁硼磁体磁性能

钕铁硼磁体牌号遵循“N+数字+字母”命名规则，其中字母“N”代表钕元素（Neodymium），数字表示CGS单位制下的最大磁能积典型值，末尾字母标识内禀矫顽力等级与最高工作温度上限：

M、H、SH、UH、EH、AH档要求内禀矫顽力不低于14、17、20、25、30、35 kOe，对应最高工作温度分别为100、120、150、180、200、220℃；
无后缀字母牌号（如N35、N52）内禀矫顽力不低于 12 kOe，最高工作温度不超过 80℃；

此外，前缀“G”表示采用晶界扩散技术生产的磁体。

烧结钕铁硼磁体磁性能表格

牌号	剩磁 Br		磁感矫顽力 Hcb		内禀矫顽力 Hcj		最大磁能积 (BH)max		最高工作温度 Tw
牌号	T	kGs	kA/m	kOe	kA/m	kOe	kJ/m³	MGOe	℃
N30	1.08-1.13	10.8-11.3	≥798	≥10.0	≥955	≥12	223-247	28-31	80
N33	1.13-1.17	11.3-11.7	≥836	≥10.5	≥955	≥12	247-271	31-34	80
N35	1.17-1.22	11.7-12.2	≥868	≥10.9	≥955	≥12	263-287	33-36	80
N38	1.22-1.25	12.2-12.5	≥899	≥11.3	≥955	≥12	287-310	36-39	80
N40	1.25-1.28	12.5-12.8	≥907	≥11.4	≥955	≥12	302-326	38-41	80
N42	1.28-1.32	12.8-13.2	≥915	≥11.5	≥955	≥12	318-342	40-43	80
N45	1.32-1.38	13.2-13.8	≥923	≥11.6	≥955	≥12	342-366	43-46	80
N48	1.38-1.42	13.8-14.2	≥923	≥11.6	≥955	≥12	366-390	46-49	80
N50	1.40-1.45	14.0-14.5	≥796	≥10.0	≥876	≥11	382-406	48-51	80
N52	1.43-1.48	14.3-14.8	≥796	≥10.0	≥876	≥11	398-422	50-53	80
N55	1.46-1.52	14.6-15.2	≥796	≥10.0	≥876	≥11	414-430	52-54	80
N35M	1.17-1.22	11.7-12.2	≥868	≥10.9	≥1114	≥14	263-287	33-36	100
N38M	1.22-1.25	12.2-12.5	≥899	≥11.3	≥1114	≥14	287-310	36-39	100
N40M	1.25-1.28	12.5-12.8	≥923	≥11.6	≥1114	≥14	302-326	38-41	100
N42M	1.28-1.32	12.8-13.2	≥955	≥12.0	≥1114	≥14	318-342	40-43	100
N45M	1.32-1.38	13.2-13.8	≥995	≥12.5	≥1114	≥14	342-366	43-46	100
N48M	1.37-1.43	13.7-14.3	≥1027	≥12.9	≥1114	≥14	366-390	46-49	100
N50M	1.40-1.45	14.0-14.5	≥1033	≥13.0	≥1114	≥14	382-406	48-51	100
N52M	1.43-1.48	14.3-14.8	≥1050	≥13.2	≥1114	≥14	398-422	50-53	100
N54M	1.45-1.50	14.5-15.0	≥1051	≥13.2	≥1114	≥14	414-438	52-55	100
N35H	1.17-1.22	11.7-12.2	≥868	≥10.9	≥1353	≥17	263-287	33-36	120
N38H	1.22-1.25	12.2-12.5	≥899	≥11.3	≥1353	≥17	287-310	36-39	120
N40H	1.25-1.28	12.5-12.8	≥923	≥11.6	≥1353	≥17	302-326	38-41	120
N42H	1.28-1.32	12.8-13.2	≥955	≥12.0	≥1353	≥17	318-342	40-43	120
N45H	1.32-1.36	13.2-13.6	≥963	≥12.1	≥1353	≥17	342-366	43-46	120
N48H	1.37-1.43	13.7-14.3	≥995	≥12.5	≥1353	≥17	366-390	46-49	120
N50H	1.40-1.45	14.0-14.5	≥1011	≥12.7	≥1353	≥17	382-406	48-51	120
N52H	1.43-1.48	14.3-14.8	≥1027	≥12.9	≥1353	≥17	398-422	50-53	120
N35SH	1.17-1.22	11.7-12.2	≥876	≥11.0	≥1592	≥20	263-287	33-36	150
N38SH	1.22-1.25	12.2-12.5	≥907	≥11.4	≥1592	≥20	287-310	36-39	150
N40SH	1.25-1.28	12.5-12.8	≥939	≥11.8	≥1592	≥20	302-326	38-41	150
N42SH	1.28-1.32	12.8-13.2	≥987	≥12.4	≥1592	≥20	318-342	40-43	150
N45SH	1.32-1.38	13.2-13.8	≥1003	≥12.6	≥1592	≥20	342-366	43-46	150
N48SH	1.37-1.43	13.7-14.3	≥1027	≥12.9	≥1592	≥20	366-390	46-49	150
N50SH	1.40-1.45	14.0-14.5	≥1003	≥12.6	≥1592	≥20	382-406	48-51	150
N28UH	1.04-1.08	10.4-10.8	≥764	≥9.6	≥1990	≥25	207-231	26-29	180
N30UH	1.08-1.13	10.8-11.3	≥812	≥10.2	≥1990	≥25	223-247	28-31	180
N33UH	1.13-1.17	11.3-11.7	≥852	≥10.7	≥1990	≥25	247-271	31-34	180
N35UH	1.17-1.22	11.7-12.2	≥860	≥10.8	≥1990	≥25	263-287	33-36	180
N38UH	1.22-1.25	12.2-12.5	≥876	≥11.0	≥1990	≥25	287-310	36-39	180
N40UH	1.25-1.28	12.5-12.8	≥899	≥11.3	≥1990	≥25	302-326	38-41	180
N42UH	1.28-1.32	12.8-13.2	≥899	≥11.3	≥1990	≥25	318-342	40-43	180
N45UH	1.32-1.36	13.2-13.6	≥908	≥11.4	≥1990	≥25	342-366	43-46	180
N48UH	1.37-1.43	13.7-14.3	≥908	≥11.4	≥1990	≥25	366-390	46-49	180
N28EH	1.04-1.08	10.4-10.8	≥780	≥9.8	≥2388	≥30	207-231	26-29	200
N30EH	1.08-1.13	10.8-11.3	≥812	≥10.2	≥2388	≥30	223-247	28-31	200
N33EH	1.13-1.17	11.3-11.7	≥836	≥10.5	≥2388	≥30	247-271	31-34	200
N35EH	1.17-1.22	11.7-12.2	≥876	≥11.0	≥2388	≥30	263-287	33-36	200
N38EH	1.22-1.25	12.2-12.5	≥899	≥11.3	≥2388	≥30	287-310	36-39	200
N40EH	1.25-1.28	12.5-12.8	≥899	≥11.3	≥2388	≥30	302-326	38-41	200
N42EH	1.28-1.32	12.8-13.2	≥899	≥11.3	≥2388	≥30	318-342	40-43	200
N45EH	1.32-1.36	13.2-13.6	≥899	≥11.3	≥2388	≥30	342-366	43-46	200
N28AH	1.04-1.08	10.4-10.8	≥787	≥9.9	≥2786	≥35	207-231	26-29	230
N30AH	1.08-1.13	10.8-11.3	≥819	≥10.3	≥2786	≥35	223-247	28-31	230
N33AH	1.13-1.17	11.3-11.7	≥843	≥10.6	≥2786	≥35	247-271	31-34	230
N35AH	1.17-1.22	11.7-12.2	≥876	≥11.0	≥2786	≥35	263-287	33-36	230
N38AH	1.22-1.25	12.2-12.5	≥899	≥11.3	≥2786	≥35	287-310	36-39	230
磁性能表格中数据基于室温测量；磁体最高工作温度同时受磁体长径比、镀层厚度和其他环境因素共同影响。

烧结钕铁硼磁体其他磁性能表格

参数	单位	参考范围
剩磁温度系数 α(Br)	%/℃	-0.08 ~ -0.13
内禀矫顽力温度系数 β(Hcj)	%/℃	-0.35 ~ -0.80
居里温度 T_c	℃	310-380
回复磁导率 μ_rec	–	1.05

烧结钕铁硼磁体物理性能

烧结钕铁硼磁体的工作稳定性除依赖永磁性能与耐腐蚀性外，更与其物理性能密切相关。其物理性能涵盖力学、电学及热学特性：力学特性通过冲击韧性、断裂韧性和抗弯强度表征，直接影响磁体加工合格率及长期服役可靠性；电学特性表现为低电阻率，在旋转机械应用中易引发涡流损耗；热学特性则体现为热膨胀系数，当磁体与装配部件热膨胀系数失配时，热致应力可能导致机械损伤或磁性能衰退。需综合考量三类特性以确保应用稳定性。

烧结钕铁硼磁体物理性能表格

项目	参数	单位	参考范围
物理性能	密度	g/cm³	7.40-7.80
物理性能	维氏硬度	–	550-650
电学性能	电阻率	μΩ·m	1.4
机械性能	抗压强度	MPa	1050
	抗张强度	MPa	80
	抗弯强度	MPa	290
热学性能	导热性能	W/(m·K)	6-8
热学性能	热膨胀系数	10^-6/K	C⊥: -1.5, C∥: 6.5.

烧结钕铁硼磁体表面处理

以钴为基体的钐钴磁体具备优异的化学稳定性，绝大多数应用场景无需表面防护处理。而钕铁硼磁体（尤以烧结态为甚）必须进行表面防护：富钕相的高氧化倾向使其在潮湿环境中与Nd₂Fe₁₄B主相形成原电池，优先腐蚀导致主相颗粒剥落。烧结钕铁硼的表面处理分湿法、干法两类：湿法含电镀、化学镀、电泳及喷涂/浸涂；干法主要为物理气相沉积（PVD）与化学气相沉积（CVD）。

烧结钕铁硼磁体表面处理分类

表面处理工艺	厚度 (μm)	外观	盐雾试验测试 (小时)	PCT测试 (小时)	特性
蓝白锌	4-15	蓝白色	≥24	–	第二常用的单层镀层，抗腐蚀能力较差。
彩锌	4-15	彩色	≥48	–	抗腐蚀能力略优于蓝白锌。
镍铜镍	5-20	银白色	≥48	≥48	最常用的多层镀层，耐湿热性及耐盐雾性能好。
化学镍	5-20	暗银色	≥72	≥48	外观均匀，耐湿热性及耐盐雾性能优异。
镍+金	5-20	金色	≥72	≥96	导电性能及装饰性能优异。
镍+银	5-20	银色	≥72	≥96	导电性能及装饰性能优异。
镍+锡	5-20	银色	≥72	≥96	耐湿热性能优异。
钝化/磷化	1-3	深灰色	–	–	临时性防护。
真空镀铝	2-15	银白色	≥24	≥24	值得推荐的镀层。
环氧树脂	10-30	黑色/灰色	≥72	≥72	耐湿热性及耐盐雾性能优异，结合力强。
派瑞林	5-20	透明	≥96	–	耐湿热、耐盐雾及耐溶剂性能优异，无针孔。
Everlube	10-15	金黄色	≥120	≥72	耐湿热性能优异。
特氟龙	8-15	黑色	≥24	≥24	耐高温及耐摩擦性能好，自润滑且防水。
备注：磁体抗腐蚀性能同时也受磁体形状及尺寸影响。

烧结钕铁硼磁体充磁方式

充磁是指沿特定方向对永磁体施加磁场，并逐渐增加磁场强度使永磁体达到技术饱和状态的过程。不同永磁体磁化到技术饱和状态所需的磁场强度是不同的。作为各向异性磁体，烧结钕铁硼磁体可在其取向方向（即易磁化方向）实现不同的充磁方式。
