在运动控制与工业自动化领域，高精度磁编码器磁环（亦称磁码盘）是反馈系统中的核心多极磁性组件，其功能类似于系统中的“磁刻度尺”。与电机中用于产生扭矩的常规永磁体不同，磁编码器磁环经过精密设计，旨在为传感器或读数头提供清晰且高分辨率的磁信号，从而实现对角位置和速度的精确测量。它是精密伺服系统实现高效闭环控制的关键基础，能够确保设备在复杂的高频启停工况下，依然保持极高的定位精度与运行平稳性。
从生产工艺来看，磁编码器磁环通常采用橡胶粘结或注塑成型工艺。磁码盘最初大规模应用于汽车 ABS（防抱死制动系统） 的速度监测，如今已成功延伸至人形机器人关节等尖端领域。在这些应用中，磁环的离轴或空心轴设计至关重要，它在实现系统紧凑集成的同时，还支持过孔布线以进一步优化内部结构空间。需要强调的是，磁码盘的真实性能并非单纯取决于材料本身，更核心的因素在于充磁精度。这一关键工艺确保了磁极间距的一致性，能有效将信号失真降至最低。
在基础的速度感测应用（如汽车 ABS）中，单码道磁码盘已能满足需求。然而，在高性能机器人与精密自动化领域，系统往往需要实现绝对位置定位，这促使磁码盘从单码道结构向复杂的多码道（如双码道或三码道）配置转变。这种结构跨越本质上是为了解决精密设备在断电重启后的位置记忆问题，是实现复杂运动控制的底层基础。

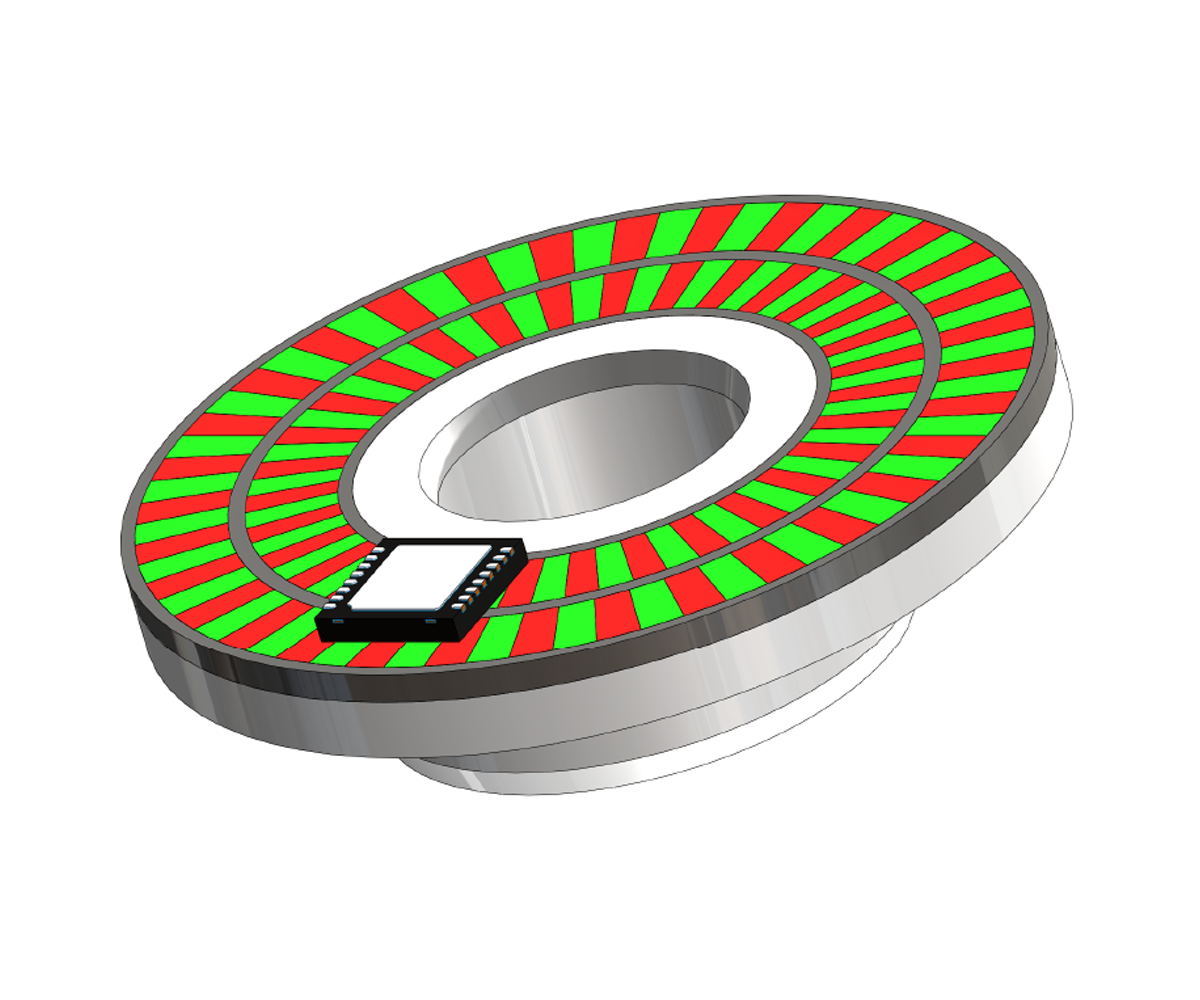

为了实现绝对值位置反馈，磁码盘通常采用游标原理（Nonius Principle）进行设计。这要求磁环至少具备两个码道：主码道 (Master Track) 拥有较多极数以提供高分辨率增量数据，游标码道 (Nonius Track) 则拥有略多或略少的一个极对数。通过计算两路信号的相位差，芯片即使在开机瞬间也能立即确定全量程内的绝对角位置。在更精密的应用中，还会增加第三条索引码道用于零点校准与安全冗余。
在多码道结构下，码道间的物理间距被压缩到了极致。常规的充磁夹具存在严重的磁串扰（Crosstalk）问题。当使用常规多极充磁夹具对其中一个码道充磁时，巨大的磁通量会不可避免地串入相邻码道。这会导致先完成充磁的磁极在后续充磁时发生扭曲或部分退磁，从而直接破坏了信号的纯净度。这种技术瓶颈限制了传统充磁工艺在实现高线数绝对值磁环时的性能表现，难以达到理想的信号反馈效果。
此外，绝对精度的实现取决于码道间极对的相位精度。传统充磁夹具受限于加工精度，难以确保主码道与游标码道的磁极边界实现精确对齐。随着极距持续缩小，充磁夹具内部的线圈空间已达到物理极限，微小的绕线偏差或高度差异都会引发磁场分布不均。这会造成信号输出的一致性下降，由此导致编码器在解算相位差时产生信号跳变，无法满足人形机器人关节对高精度反馈的要求。
为了突破物理限制，行业领先的方案是采用单极充磁 (Single-Pole Magnetization)。单极充磁打破了常规多极夹具整体充磁的限制，其原理更接近于向硬盘“写入”数据的过程。通过微型化充磁头对磁码盘的极点进行逐个写入，这种工艺从根本上消除了码道间的串扰，并显著优化了单点极距误差、累计极距误差以及总谐波失真 (THD) 等关键指标。
通过这种点对点的精准控制，多码道间的相位对齐达到了极高的绝对一致性。这对于人形机器人关节等高性能反馈场景至关重要。单极充磁技术保障了磁码盘在全量程内的信号品质，由此提升了大批量生产时产品的性能稳定性。这种工艺规避了物理绕线空间的局限，为实现更高极数、更小尺寸的高精度磁性组件提供了核心支撑。
在高精度机器人领域，运动控制算法通常由编码器芯片（如 iC-Haus 系列）决定，但机器人关节的机械结构往往难以匹配芯片原厂提供的标准磁环尺寸。胜德磁业解决了这一设计局限，我们严格遵循主流绝对值编码器芯片所需的磁极逻辑，并将其应用于定制的物理尺寸中。这意味着即便在非标的空心轴直径下，我们也能通过计算和充磁精确的极宽，确保极数与芯片要求完全匹配，从而为复杂的机械设计提供更大的自由度。
依托单极充磁工艺，磁码盘的信号幅值与相位精度能够达到高分辨率插值接口（如 BiSS-C 或 SSI）的严苛标准。与需要为每种极性分布制作昂贵夹具的传统充磁不同，单极充磁通过软件定义实现，无需任何硬件投入即可根据需求更改极数或极距。在大批量生产阶段，直接从厂家采购磁码盘不仅具备显著的成本优势，还能通过这种灵活的供应模式，助力反馈系统在实现紧凑集成的同时，保障整机性能的稳定性。
