5G环形器磁体

        5G技术因其在无人驾驶和工业物联网领域的应用前景一直备受关注。作为基站射频子系统中的重要元器件,环形器在2G~4G无线基站的滤波器、双工器和反射放大器中有良好的应用。5G对于网络容量要求较4G有很大的提高,而大规模天线技术正是提升网络容量的关键技术之一。为支持大规模天线技术,5G单扇面天线通道数从4G时代的4通道和8通道大幅增加到64通道,通道数的增加使得射频器件用量成倍增加。此外,由于工作频段的提升,5G基站建站密度较4G有明显提升。5G技术的发展催生了对于5G环形器磁体的大量需求。

什么是环形器?

        环形器是移动通信领域中一类射频无源器件,主要用来使微波或射频信号单向环形传输。单向传输特性基于旋磁铁氧体的旋磁特性。旋磁铁氧体也被称为微波铁氧体。在高频磁场作用下,平面偏振的电磁波在旋磁铁氧体中按一定方向传播时,偏振面会不断绕传播旋转。环形器的单向传输功能主要用于射频设备级与级、级与系统之间的互相隔离,使它们实现独立工作,从而实现收发分离、保护发射源、减少频率牵引、去干扰并清除不必要的辐射,有效地改善电路品质。

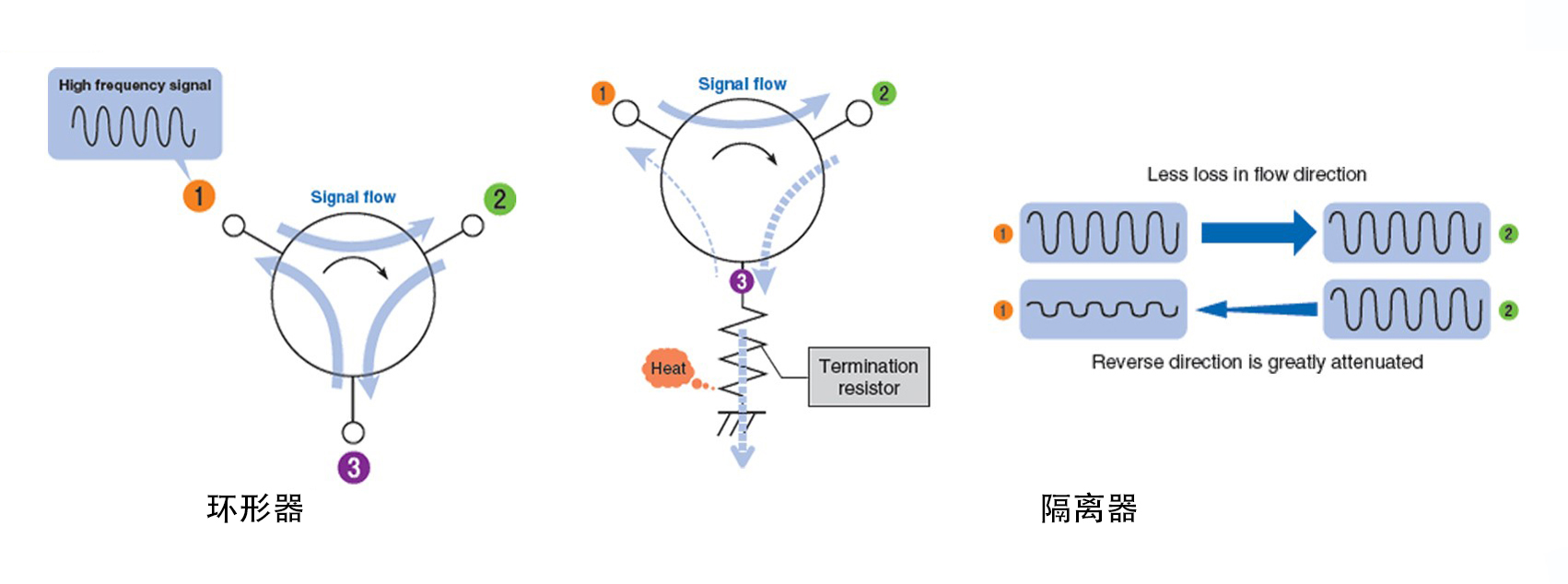

5G隔离器磁体-1

关于5G环形器磁体

        环形器中的永磁体可以对旋磁铁氧体施加恒定的直流磁场,会直接影响环形器的工作频带、温度稳定性和其他参数。烧结铁氧体烧结钐钴磁体均可作为5G环形器磁体。烧结铁氧体可能会出现偏心并导致环形器性能不稳定,因此烧结钐钴磁体虽然不具备成本优势,但一直是5G环形器磁体的首选。近两年来,随着5G基站的不断增加,对5G环形器磁体的需求依旧火爆。

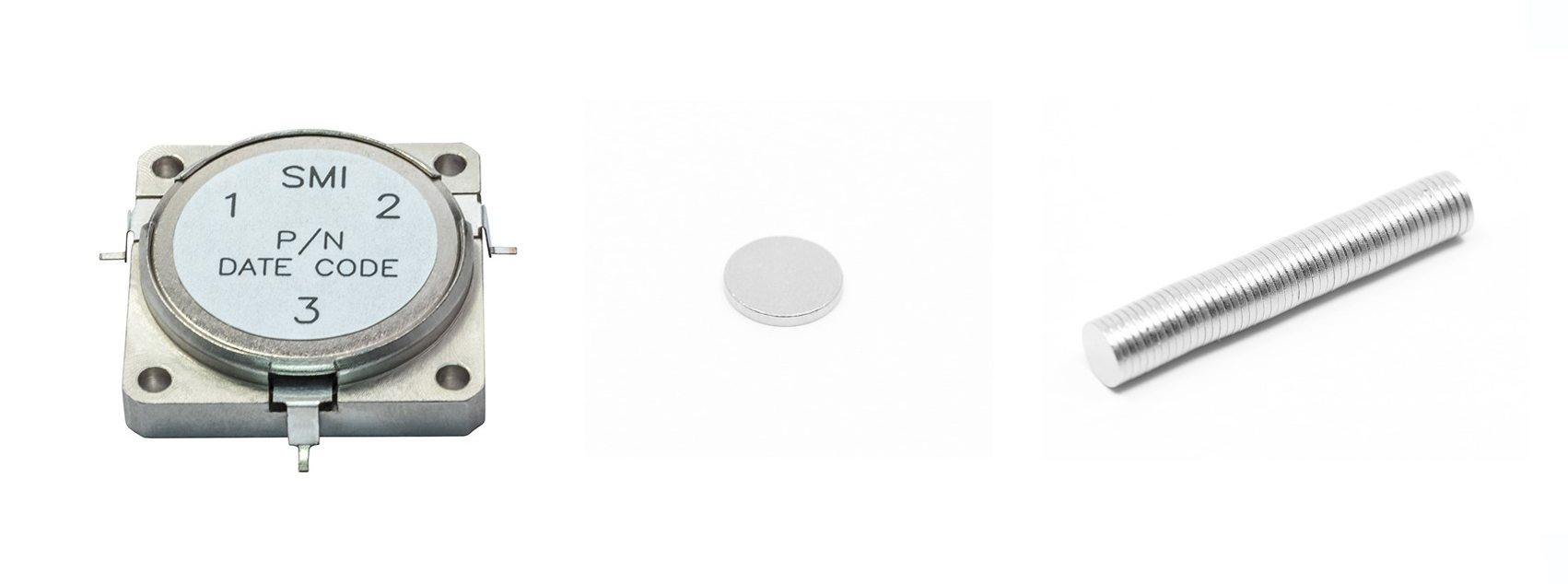

5G隔离器磁体-2
